Konstruksi ball valve yang paling umum dipakai: full bore sehingga lubang ball-nya sama dengan diameter pipa, dan bisa dibongkar untuk mengganti internal — di luar jalur. Ini juga satu-satunya varian di seluruh rentang ball valve yang mencapai 2.000 PSI.
Sebutkan ukuran, rentang 1.000 atau 2.000 PSI, dan BSPP atau NPT — penawaran dalam 2 jam kerja.
| Konstruksi | Dua keping — trim bisa diservis (di luar jalur) |
|---|---|
| Lubang | Full bore — sama dengan diameter pipa |
| Rentang 1.000 PSI | 1/4″ sampai 4″ (11 ukuran) |
| Rentang 2.000 PSI | 1/4″ sampai 3″ (10 ukuran, rentang terpisah) |
| Suhu | −29…150 °C — dibatasi seat PTFE |
| Bodi | SS316 dengan coran CF8M |
| Ujung | BSPP atau NPT berulir |
| Operasi | Quarter turn, tuas manual |
Kedua tabel dimensi lengkap dengan nomor part, bill of material 13 item dan kurva derating ada di halaman ini, sesuai cetakan katalog.
Konstruksi yang paling umum dipakai — dan alasannya semua berupa pertukaran.
Yang 2-piece adalah tipe konstruksi ball valve yang paling umum dipakai, dan pilihan default di rentang ini. Ia punya dua bagian terpisah: bagian pertama membawa bodi dan satu ujung sambungan, dan bagian kedua masuk ke dalam yang pertama untuk menahan trim pada tempatnya sekaligus menyediakan ujung sambungan kedua. Keduanya disatukan dengan ulir atau dengan baut.
Membelah bodinya membeli dua hal yang tidak bisa diberikan 1-piece. Ia full bore — ball-nya dibuat lebih besar sehingga lubang menembusnya sama dengan pipanya, dan valve tidak menghambat jalur. Dan ia memungkinkan pembongkaran kalau bagian internalnya perlu diganti. Harganya sama jelasnya: valve yang dirancang begini menyimpan potensi kebocoran di tempat kedua bagian itu disatukan. Sambungan yang bisa dibuka adalah sambungan yang bisa merembes.
Yang 2-piece adalah bore standar — di 1/2″ lubangnya 15 mm, cocok dengan pipa DN15, lawan 9 mm pada 1-piece.
Ia disuplai dalam dua rentang terpisah — 1.000 PSI dan 2.000 PSI — dengan dimensi berbeda dan nomor part berbeda. Menyebut “ball valve 2-piece” saja belum menentukan yang mana.
Sambungan bodi adalah harga dari kemampuan diservis. Itu sambungan bergasket yang memang dirancang dan normalnya tidak bocor — tetapi kalau Anda ingin tidak ada sambungan bodi sama sekali, itu yang 1-piece.
Anda bisa membongkar dan me-reseat-nya — di luar pipa. Untuk melakukannya tanpa mematikan jalur, yang Anda butuhkan adalah 3-piece.
Semua foto barang stok, bukan render.

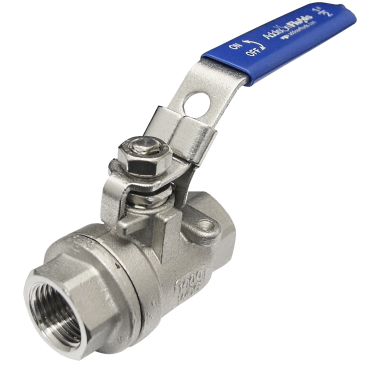

Sambungan bodinya terlihat. Bagian yang lebih kecil disekrup ke bodi utama dan menahan trim pada tempatnya — sambungan itulah yang membuat valve bisa dibuka, dan satu tempat tambahan yang bisa merembes.

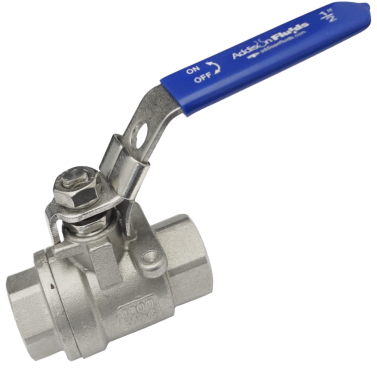

Lubangnya sama dengan pipanya. Ball-nya dibuat lebih besar sehingga lubang menembusnya sama dengan ukuran jalur — valve bukan hambatan saat terbuka.

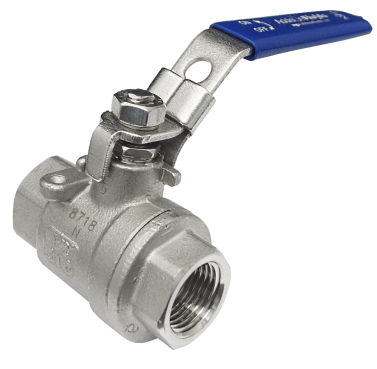

Kedua keping menerima kunci pas. Begitulah valve dibongkar untuk di-reseat — dan itulah sebabnya pekerjaan itu harus dilakukan di luar jalur, bukan di dalamnya.

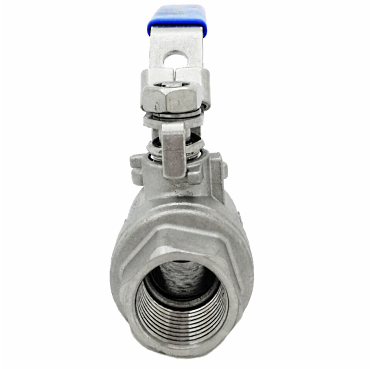

Rakitan stem. Stem nut, spring washer dan packing gland bertumpuk pada stem — item 10 sampai 13 pada daftar part, dan satu-satunya bagian valve yang bisa disetel saat terpasang.
Dua rentang tekanan. Baca baris yang berlaku untuk Anda.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/4″ sampai 4″ (DN8–DN100) pada 1.000 PSI · 1/4″ sampai 3″ (DN8–DN80) pada 2.000 PSI |
| Konstruksi bodi | Dua keping — bodi plus bagian kedua yang menahan trim. Bisa diservis di luar jalur |
| Lubang | Full bore — bore standar; lubang ball sama dengan pipanya |
| Material bodi | Stainless steel SS316, dengan CF8M di bagian yang dicor |
| Tekanan kerja | 1.000 PSI atau 2.000 PSI — dua rentang berbeda, dimensi dan nomor part berbeda |
| Suhu kerja | −29 °C sampai 150 °C — tekanan menurun mengikuti suhu |
| Tipe sambungan | Berulir BSPP atau NPT |
| Seat dan seal | Seat PTFE, seal gasket, stem seal dan stem packing |
| Ball dan stem | SS316, dengan perangkat anti-statik SS304 |
| Operasi | Quarter turn, tuas manual |
| Kode IMPA | Diterbitkan untuk rentang 2.000 PSI — 75 66 65–74 (BSPP) dan 75 65 89–98 (NPT) |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
| Ukuran | Lubang | L (mm) | H (mm) | Tuas E (mm) | Berat | Part BSPP | Part NPT |
|---|---|---|---|---|---|---|---|
| 1/4″ | 10 | 53 | 45 | 100 | 0,21 kg | VL-S-B2-G-1000-04 | VL-S-B2-N-1000-04 |
| 3/8″ | 12 | 53 | 45 | 100 | 0,25 kg | VL-S-B2-G-1000-06 | VL-S-B2-N-1000-06 |
| 1/2″ | 15 | 62 | 49 | 104 | 0,30 kg | VL-S-B2-G-1000-08 | VL-S-B2-N-1000-08 |
| 3/4″ | 20 | 70 | 55 | 118 | 0,51 kg | VL-S-B2-G-1000-12 | VL-S-B2-N-1000-12 |
| 1″ | 25 | 81 | 67 | 145 | 0,75 kg | VL-S-B2-G-1000-16 | VL-S-B2-N-1000-16 |
| 1¼″ | 32 | 95 | 70 | 145 | 1,48 kg | VL-S-B2-G-1000-20 | VL-S-B2-N-1000-20 |
| 1½″ | 38 | 105 | 80 | 177 | 1,72 kg | VL-S-B2-G-1000-24 | VL-S-B2-N-1000-24 |
| 2″ | 50 | 117 | 92 | 177 | 3,08 kg | VL-S-B2-G-1000-32 | VL-S-B2-N-1000-32 |
| 2½″ | 65 | 163 | 113 | 224 | 4,85 kg | VL-S-B2-G-1000-40 | VL-S-B2-N-1000-40 |
| 3″ | 80 | 190 | 127 | 242 | 7,53 kg | VL-S-B2-G-1000-48 | VL-S-B2-N-1000-48 |
| 4″ | 96 | 227 | 180 | 280 | 13,5 kg | VL-S-B2-G-1000-64 | VL-S-B2-N-1000-64 |
Bandingkan kolom lubang dengan halaman 1-piece: di 1/2″ ini 15 mm lawan 9 mm; di 2″ ini 50 mm lawan 32 mm. Itulah arti full bore. Konsekuensinya berat dan panjang: di 4″ valve ini 13,5 kg lawan 9,05 kg pada yang 1-piece.
1/2″ adalah 15 mm, 1″ adalah 25 mm, 2″ adalah 50 mm — masing-masing sama dengan DN nominalnya. 1-piece pada ukuran yang sama memberi 9, 15 dan 32 mm.
Di seluruh rentang 1.000 PSI — kami cek baris per baris. Yang berubah hanya nomor part-nya.
Pasangan yang salah masuk dan terasa kencang, lalu bocor kemudian. Kirim foto kalau Anda tidak yakin apa yang ada di perpipaan.
Di 4″ tuasnya 280 mm, dan ia butuh sapuan 90° bebas.
| Ukuran | Sambungan | IMPA | Nomor part | Lubang | L (mm) | H (mm) | Tuas E | Berat |
|---|---|---|---|---|---|---|---|---|
| 1/4″ | BSPP | 75 66 65 | VL-S-B2-G-2000-04 | 10 | 6* | 42 | 95 | 0,21 kg |
| 3/8″ | BSPP | 75 66 66 | VL-S-B2-G-2000-06 | 12 | 55 | 42 | 95 | 0,25 kg |
| 1/2″ | BSPP | 75 66 67 | VL-S-B2-G-2000-08 | 15 | 62 | 51 | 108 | 0,30 kg |
| 3/4″ | BSPP | 75 66 68 | VL-S-B2-G-2000-12 | 20 | 72 | 58 | 115 | 0,51 kg |
| 1″ | BSPP | 75 66 69 | VL-S-B2-G-2000-16 | 25 | 84 | 77 | 135 | 0,75 kg |
| 1¼″ | BSPP | 75 66 70 | VL-S-B2-G-2000-20 | 32 | 97 | 83 | 150 | 1,48 kg |
| 1½″ | BSPP | 75 66 71 | VL-S-B2-G-2000-24 | 38 | 104 | 97 | 175 | 1,72 kg |
| 2″ | BSPP | 75 66 72 | VL-S-B2-G-2000-32 | 50 | 120 | 106 | 190 | 3,08 kg |
| 2½″ | BSPP | 75 66 73 | VL-S-B2-G-2000-40 | 65 | 150 | 122 | 220 | 4,85 kg |
| 3″ | BSPP | 75 66 74 | VL-S-B2-G-2000-48 | 80 | 164 | 140 | 250 | 7,53 kg |
| 1/4″ | NPT | 75 65 89 | VL-S-B2-N-2000-04 | 10 | 55 | 42 | 95 | 0,21 kg |
| 3/8″ | NPT | 75 65 90 | VL-S-B2-N-2000-06 | 10 | 55 | 42 | 95 | 0,25 kg |
| 1/2″ | NPT | 75 65 91 | VL-S-B2-N-2000-08 | 15 | 62 | 51 | 108 | 0,30 kg |
| 3/4″ | NPT | 75 65 92 | VL-S-B2-N-2000-12 | 20 | 72 | 58 | 115 | 0,51 kg |
| 1″ | NPT | 75 65 93 | VL-S-B2-N-2000-16 | 25 | 84 | 77 | 135 | 0,75 kg |
| 1¼″ | NPT | 75 65 94 | VL-S-B2-N-2000-20 | 32 | 97 | 83 | 150 | 1,48 kg |
| 1½″ | NPT | 75 65 95 | VL-S-B2-N-2000-24 | 38 | 104 | 97 | 175 | 1,72 kg |
| 2″ | NPT | 75 65 96 | VL-S-B2-N-2000-32 | 49 | 120 | 106 | 190 | 3,08 kg |
| 2½″ | NPT | 75 65 97 | VL-S-B2-N-2000-40 | 63 | 150 | 122 | 220 | 4,85 kg |
| 3″ | NPT | 75 65 98 | VL-S-B2-N-2000-48 | 80 | 164 | 140 | 250 | 7,53 kg |
Tiga angka lubang berbeda antara BSPP dan NPT pada rentang 2.000 PSI, sesuai cetakan: 3/8″ 12 mm lawan 10 mm · 2″ 50 lawan 49 mm · 2½″ 65 lawan 63 mm. *Dan panjang 1/4″ BSPP tercetak 6 mm sementara NPT-nya 55 mm — kami cetak apa adanya dan konfirmasikan angkanya ke pabrik saat Anda menanyakannya.
Rentang 1.000 PSI sampai 4″; rentang 2.000 PSI berhenti di 3″ (DN80). Kalau Anda butuh 4″ pada 2.000 PSI, ini bukan valve-nya — bicarakan ball valve tekanan tinggi dengan kami.
Sementara baris 1/4″ NPT menunjukkan 55 mm pada berat yang sama — kami kutip sesuai cetakan. Minta kami konfirmasi panjangnya sebelum Anda memotong pipa untuk itu, dan kami ukur unit stok.
3/8″ adalah 12 mm BSPP lawan 10 mm NPT; 2″ adalah 50 lawan 49; 2½″ adalah 65 lawan 63. Kecil, tetapi kalau Anda menghitung ukuran berdasarkan aliran dan bukan ulirnya, pesan sesuai baris untuk bentuk ulir yang benar-benar Anda beli.
75 66 65 sampai 75 66 74 untuk BSPP dan 75 65 89 sampai 75 65 98 untuk NPT — rentang paling lengkap kodenya di halaman ini, yang membuatnya paling mudah dipesan untuk pekerjaan marine.
Derating yang sama berlaku: sekitar 67% darinya di 150 °C.

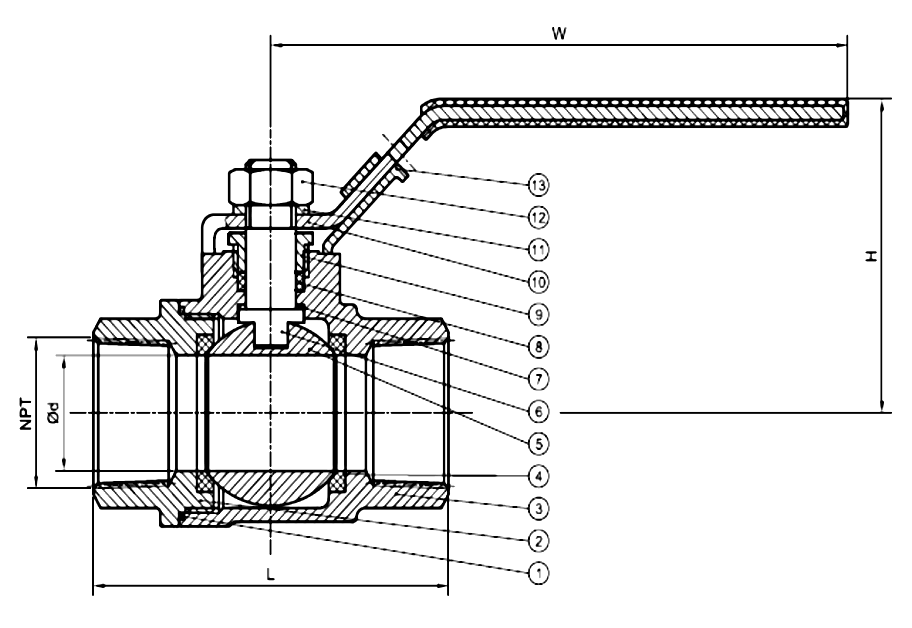

Nomor callout cocok dengan daftar part di bawah. Potongannya memperlihatkan bodi dua keping dengan sambungan di antaranya, lubang full bore Ød menembus ball yang sama dengan ulirnya, serta dimensi L face-to-face, H tinggi dan W span tuas.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | SS316 & CF8M |
| 2 | Cap | SS316 |
| 3 | Seat | PTFE |
| 4 | Ball | SS316 |
| 5 | Seal gasket | PTFE |
| 6 | Stem seal | PTFE |
| 7 | Stem | SS316 |
| 8 | Perangkat anti-statik | SS304 |
| 9 | Stem packing | PTFE |
| 10 | Packing gland | SS304 |
| 11 | Spring washer | SS301 |
| 12 | Handle | SS201 |
| 13 | Stem nut | SS304 |
Bodi, cap, ball dan stem SS316; seat, seal gasket, stem seal dan stem packing PTFE.
Pada 2-piece bagian ini lebih penting daripada pada 1-piece, karena ia yang menutup sambungan antara kedua belahan bodi — dan ia PTFE, material yang sama dengan seat-nya.
Ball SS316 yang sama, seat PTFE yang sama, perangkat anti-statik yang sama. Konstruksi bukan tingkatan mutu — ia jawaban berbeda untuk pertanyaan berbeda.
Ball yang berputar di atas seat PTFE terisolasi secara listrik; perangkat SS304 memberi jalan keluar bagi muatannya. Standar pada valve ini, dan penting pada duty hidrokarbon.
Karena itu 150 °C, dan karena itu ada derating.
| Suhu | Tekanan (bar) | Tekanan (PSI) | % rating dingin |
|---|---|---|---|
| −30…+20 °C | 63 | 914 | 100% |
| 40 °C | 59,8 | 867 | 95% |
| 60 °C | 56,5 | 819 | 90% |
| 80 °C | 53,3 | 773 | 85% |
| 100 °C | 50,1 | 727 | 80% |
| 120 °C | 46,8 | 679 | 74% |
| 140 °C | 43,6 | 632 | 69% |
| 150 °C | 42 | 609 | 67% |
Yang menetapkan batas 150 °C adalah seat PTFE-nya, bukan bodi SS316-nya — dan itu berlaku pada kedua rentang tekanan. Sebutkan tekanan dan suhu bersama-sama saat memesan.
63 bar dingin, 42 bar panas — 67%. Kalau Anda menghitung ukuran dari angka katalog sementara jalurnya berjalan hangat, margin yang Anda kira ada itu tidak ada.
Kurvanya datar dari −30 °C, jadi duty ambien dan dingin mendapat rating penuh.
Kurvanya jatuh vertikal ke nol di titik itu. Jangan merancang margin tipis melewatinya.
1.000 PSI maupun 2.000 PSI — yang membatasi adalah seat PTFE-nya, dan seat-nya sama pada keduanya.
Dengan kurva derating digambar ke 63 bar. Untuk duty dekat batas, berikan tekanan dan suhunya sekaligus dan kami konfirmasi terhadap nomor part yang spesifik.

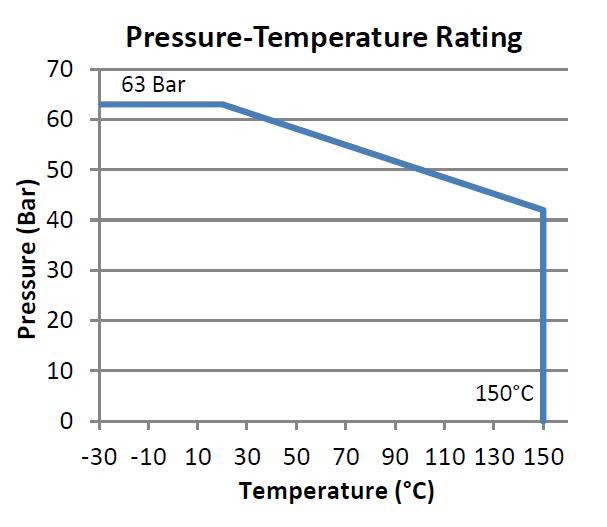

Datar, lalu turun, lalu tembok. 63 bar dari −30 °C sampai sekitar +20 °C, lalu turun lurus ke 42 bar di 150 °C, tempat kurvanya jatuh vertikal ke nol.
Ini pilihan default. Berikut kapan ia bukan pilihannya.
Kedelapan varian berdampingan: tabel perbandingan.
Dimensi dan nomor part ada di katalog, sesuai cetakan; stok dan harga tidak — kirim daftarnya dan kami konfirmasi keduanya.
Dua bagian terpisah: satu membawa bodi dan satu ujung sambungan; yang kedua masuk ke dalamnya untuk menahan trim dan memberi ujung sambungan yang satunya.
Ya. Ball-nya dibuat lebih besar sehingga lubangnya sama dengan ukuran pipanya — tidak ada hambatan aliran.
Bisa, tetapi valve-nya harus dikeluarkan dari jalur. Kedua bagian bodinya punya bidang hex untuk dibongkar dan seat-nya diganti.
Normalnya tidak — sambungan itu dirancang dengan gasket PTFE. Tetapi konstruksinya memang menciptakan satu jalur kebocoran potensial di tempat kedua bagian bertemu, dan itulah satu-satunya hal yang tidak dimiliki ball valve 1-piece.
1.000 PSI atau 2.000 PSI — dan keduanya adalah dua valve yang berbeda dengan dimensi dan nomor part sendiri-sendiri, bukan satu valve dengan dua rating. Keduanya rating dingin; di 150 °C sisakan sekitar 67% kapasitasnya.
Sesuai spesifikasi pabrikan. Tiga angka lubang berbeda: 3/8″ 12 lawan 10 mm · 2″ 50 lawan 49 mm · 2½″ 65 lawan 63 mm. Panjang 1/4″ BSPP juga tercetak 6 mm sementara NPT-nya 55 mm — kami cetak apa adanya dan konfirmasikan ke pabrik saat ditanyakan.
Bodi, cap, ball dan stem SS316 (CF8M di bagian yang dicor); seat, seal dan packing PTFE; perangkat anti-statik dan gland SS304; spring washer SS301; handle SS201.
Pilih 2-piece untuk aplikasi full bore standar. Pilih 3-piece hanya kalau jalurnya tidak boleh dimatikan — tutup ujungnya tetap di pipa saat perawatan — atau kalau Anda butuh ujung las.
−29 sampai 150 °C, dan yang menetapkan batas itu adalah seat PTFE-nya, bukan bodi SS316-nya.
1/4″–4″ pada 1.000 PSI dan 1/4″–3″ pada 2.000 PSI, BSPP maupun NPT — dipegang di gudang regional di Singapura dan Malaysia, keluar gudang dalam 24 jam setelah PO.
