Valve kuningan dua keping, seperempat putaran, untuk air, udara dan duty non-korosif, dengan lubang mendekati penuh dan kode IMPA di ukuran-ukuran umum. Rating 300 PSI — kira-kira sepertiga varian stainless di rentang ini, jadi baca angka itu sebelum menggantinya demi harga.
Sebutkan ukuran, BSPP atau NPT, serta fluida dan tekanan kerjanya — penawaran dalam 2 jam kerja.
| Konstruksi | Dua keping — bisa dibuka untuk servis |
|---|---|
| Rentang | 1/4″ sampai 4″ (11 ukuran) |
| Lubang | Mendekati penuh — 85–100% diameter nominal |
| Tekanan | 300 PSI — sepertiga varian stainless |
| Suhu | −29…150 °C |
| Bodi | Kuningan; ball kuningan berlapis krom |
| Seal | Seat PTFE, O-ring NBR |
| Kode IMPA | 75 24 01–07 (3/8″–2″) |
Tabel dimensi sebelas ukuran dengan nomor part dan kode IMPA, BOM 8 item dan gambar potongan ada di halaman ini, sesuai cetakan katalog.
Valve yang tepat untuk banyak duty. Baca tekanannya lebih dulu.
Ball valve kuningan melakukan pekerjaan yang sama dengan versi stainless di rentang ini — penutup seperempat putaran untuk air, udara dan layanan non-korosif lain — dengan biaya lebih rendah. Konstruksinya dua keping, lubangnya mendekati penuh, dan ia berkode IMPA lengkap di ukuran-ukuran umum, yang memudahkan pemesanan untuk pekerjaan marine dan industri umum.
Hal yang perlu diketahui sebelum apa pun adalah tekanannya. Valve ini rating 300 PSI. Setiap varian stainless di rentang ini 1.000 PSI, dan versi 2-piece mencapai 2.000. Jadi kuningan kira-kira sepertiga rating stainless — tepat kalau duty-nya sesuai, dan penghematan semu kalau duty-nya dirancang di sekitar angka stainless. Ini bukan substitusi setara.
Kalau gambar kerja atau pesanan sebelumnya menyebut ball valve 1.000 PSI, kuningan tidak menggantikannya. Periksa duty-nya sebelum berpindah demi harga. Kedelapan varian dibandingkan.

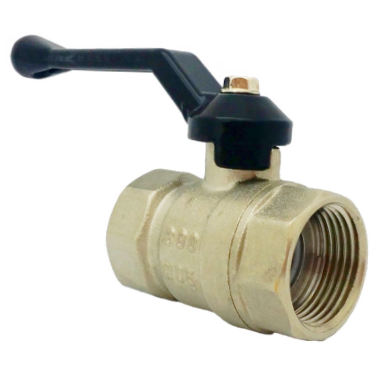

Bodi, bonnet dan stem kuningan dan ball-nya kuningan berlapis krom — tetapi handle-nya aluminium, mur-nya baja, dan O-ring-nya NBR. Di instalasi basah atau berkadar garam, mur bajanya yang akan muncul lebih dulu.
Lubangnya 85% sampai 100% diameter nominal di seluruh rentang — 8 mm di 1/4″ persis DN8, dan 14 mm di 1/2″ mendekati DN15. Jauh lebih baik daripada 1-piece stainless, yang 9 mm di 1/2″.
75 24 01 sampai 75 24 07, jadi bagian pembelian bisa memesan dengan kode yang sudah mereka pakai.
NBR menangani oli, air, gemuk dan udara dengan baik. Ia bukan material untuk uap atau bahan kimia kuat — untuk itu, varian stainless dengan sealing PTFE seluruhnya adalah jawaban yang lebih tepat.
Semua foto barang stok, bukan render.
Tuasnya bukan kuningan. Bodi, bonnet dan stem kuningan; tuasnya aluminium dan mur penahannya baja — perlu diketahui di instalasi basah.

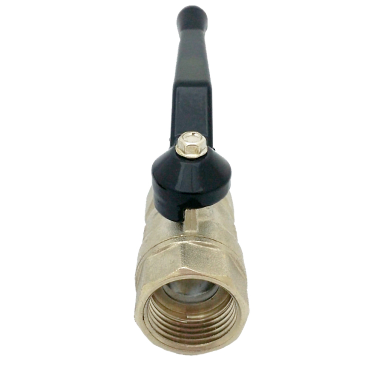

85 sampai 100% diameter nominal. Aliran lebih baik daripada 1-piece stainless yang reduced bore — lubang adalah satu tempat di mana kuningan mengalahkan opsi stainless termurah.

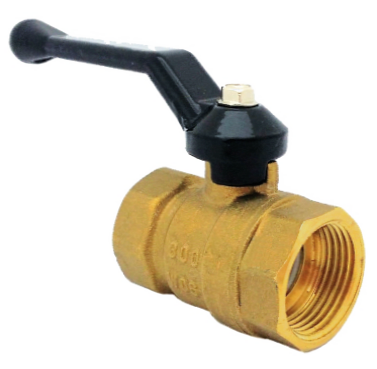

Konstruksi yang sama dengan 2-piece stainless. Ia bisa dibuka untuk mengganti trim, dan punya satu sambungan bodi — yang berbeda di sini materialnya, bukan desainnya.

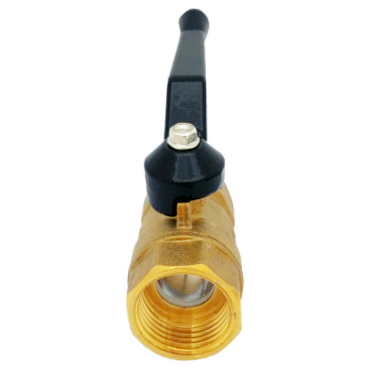

Tempat bagian-bagian non-kuningannya berada. Tuas aluminium dan mur baja penahannya ada di sini — item 6 dan 7 pada daftar part, dan bagian pertama yang menunjukkan korosi di instalasi lembap.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/4″ sampai 4″ (DN8 sampai DN100) |
| Konstruksi bodi | Dua keping — bisa diservis |
| Lubang | Mendekati penuh — 85% sampai 100% diameter nominal di seluruh rentang |
| Material bodi | Bodi, bonnet dan stem kuningan |
| Ball | Kuningan berlapis krom |
| Tekanan kerja | 300 PSI — sepertiga varian stainless |
| Suhu kerja | −29 °C sampai 150 °C — tekanan menurun mengikuti suhu |
| Tipe sambungan | Berulir BSPP atau NPT |
| Seat | PTFE |
| O-ring | NBR — cocok untuk oli, air, gemuk dan udara; bukan untuk uap atau bahan kimia kuat |
| Handle dan mur | Handle aluminium, mur baja — bukan kuningan |
| Kode IMPA | 75 24 01 sampai 75 24 07 (3/8″ sampai 2″) |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Sebelas ukuran. BSPP dan NPT berbagi setiap dimensi. Satuan milimeter, dengan huruf sesuai gambar katalog: A lubang menembus ball, D panjang tuas yang butuh sapuan 90° bebas.
| Ukuran | Lubang A | B | C | Tuas D | Berat (kg) | Part BSPP | Part NPT | IMPA BSPP |
|---|---|---|---|---|---|---|---|---|
| 1/4″ | 8 | 39 | 40,0 | 86 | 0,08 | VL-B-B2-G-300-04-NI | VL-B-B2-N-300-04-NI | — |
| 3/8″ | 10 | 42 | 41,5 | 86 | 0,10 | VL-B-B2-G-300-06-NI | VL-B-B2-N-300-06-NI | 75 24 01 |
| 1/2″ | 14 | 46,4 | 45,5 | 86 | 0,11 | VL-B-B2-G-300-08-NI | VL-B-B2-N-300-08-NI | 75 24 02 |
| 3/4″ | 18 | 51 | 48,0 | 86 | 0,15 | VL-B-B2-G-300-12-NI | VL-B-B2-N-300-12-NI | 75 24 03 |
| 1″ | 24 | 64,5 | 60,5 | 95 | 0,35 | VL-B-B2-G-300-16-NI | VL-B-B2-N-300-16-NI | 75 24 04 |
| 1¼″ | 31 | 76 | 73,5 | 115 | 0,65 | VL-B-B2-G-300-20-NI | VL-B-B2-N-300-20-NI | 75 24 05 |
| 1½″ | 39 | 85 | 78,5 | 115 | 0,83 | VL-B-B2-G-300-24-NI | VL-B-B2-N-300-24-NI | 75 24 06 |
| 2″ | 46 | 93 | 101,5 | 147 | 1,18 | VL-B-B2-G-300-32-NI | VL-B-B2-N-300-32-NI | 75 24 07 |
| 2½″ | 58 | 119 | 113,0 | 185 | 2,12 | VL-B-B2-G-300-40-NI | VL-B-B2-N-300-40-NI | — |
| 3″ | 69 | 133 | 128,0 | 227 | 3,25 | VL-B-B2-G-300-48-NI | VL-B-B2-N-300-48-NI | — |
| 4″ | 85 | 167 | 138,0 | 227 | 5,52 | VL-B-B2-G-300-64-NI | VL-B-B2-N-300-64-NI | — |
Di seluruh rentang — kami cek baris per baris. Yang berubah hanya nomor part-nya, dan keduanya tidak saling menggantikan.
8 mm di 1/4″ persis DN8; 39 mm di 1½″ adalah 98% DN40. Ia menyempit di ujung atas — 85 mm di 4″ adalah 85% DN100, sekitar 72% dari luas alirannya.
1/4″ sampai 3/4″ semuanya memakai D = 86 mm, jadi ukuran kecil butuh ruang sapuan yang sama berapa pun ulirnya.
75 24 01 sampai 75 24 07 pada baris BSPP. 1/4″, 2½″, 3″ dan 4″ tidak punya kode terbitan, dan baris NPT juga tidak — pesan yang itu dengan nomor part.
Dibandingkan 1-piece stainless pada ukuran yang sama — kuningan lebih ringan sekaligus lebih murah, yang kadang lebih penting daripada keduanya.

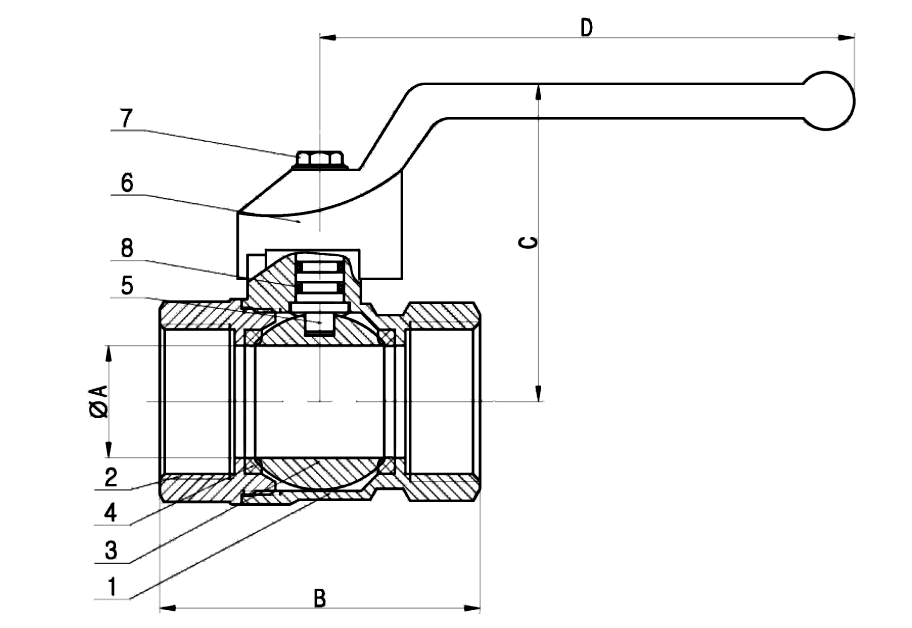

Nomor callout cocok dengan daftar part di bawah. Potongannya memperlihatkan bodi kuningan dua keping, lubang mendekati penuh menembus ball berlapis krom, dan dimensi yang dicantumkan tabel ukuran sebagai A, B, C dan D.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | Kuningan |
| 2 | Bonnet | Kuningan |
| 3 | Ball | Kuningan berlapis krom |
| 4 | Seat | PTFE |
| 5 | Stem | Kuningan |
| 6 | Handle | Aluminium |
| 7 | Nut | Baja |
| 8 | O-ring | NBR |
Seat-nya PTFE, handle-nya aluminium, mur-nya baja dan O-ring-nya NBR. Pada valve yang dijual sebagai “kuningan”, mur bajalah yang perlu diperhatikan di instalasi lembap atau pesisir.
Pelapisan memberi permukaan yang lebih keras dan lebih halus bagi seat PTFE untuk bergerak daripada kuningan telanjang — itulah yang membuat valve mudah diputar dan menutup berulang kali.
NBR sangat baik pada oli, air, gemuk dan udara. Ia material yang salah untuk uap, asam kuat atau hidrokarbon aromatik. Varian stainless menyekat dengan PTFE seluruhnya dan menangani jauh lebih banyak.
Valve stainless 1-piece, 2-piece dan 3-piece mencantumkan perangkat anti-statik SS304; yang ini tidak. Kalau Anda butuh ball tersambung ke bodi, spesifikasikan stainless.
Valve yang lebih sederhana — sebagian dari alasan harganya lebih murah, dan sebagian dari alasan kemampuannya lebih sedikit.
300 PSI itu angka dingin. Yang menetapkan batas suhunya adalah seat PTFE-nya, dan kurva pabrikan yang sama berlaku dalam bentuk persentase: kira-kira dua pertiga rating dinginnya tersisa di 150 °C. Terapkan persentase di bawah ini pada angka 300 PSI.
| Suhu | % rating dingin |
|---|---|
| −30…+20 °C | 100% |
| 40 °C | 95% |
| 60 °C | 90% |
| 80 °C | 85% |
| 100 °C | 80% |
| 120 °C | 74% |
| 140 °C | 69% |
| 150 °C | 67% |
Angka-angka ini dibaca dari kurva pabrikan sebagai proporsi rating dinginnya. Perlakukan sebagai perkiraan untuk pemilihan — untuk duty apa pun yang dekat batas, berikan tekanan dan suhunya sekaligus dan kami konfirmasi terhadap nomor part yang spesifik.
Lebih murah dan lebih ringan. Juga sepertiga tekanannya.
Kedelapan varian berdampingan: tabel perbandingan. Butuh bodi yang lebih kecil? Mini kuningan berjalan 1/4″ sampai 3/4″ pada 300 PSI yang sama, BSPP saja.
Dimensi dan nomor part ada di katalog, sesuai cetakan; stok dan harga tidak — kirim daftarnya dan kami konfirmasi keduanya.
300 PSI. Itu angka terpenting di halaman ini, karena setiap varian stainless di rentang ini 1.000 PSI dan versi 2-piece juga tersedia 2.000 PSI. Kuningan kira-kira sepertiga rating stainless, jadi ia bukan pengganti langsung untuk valve yang dispesifikasikan pada angka stainless. Dan 300 PSI itu rating dingin — ia menurun saat jalur menghangat.
Sering bisa, tapi periksa dua hal. Pertama tekanannya: kuningan 300 PSI lawan 1.000. Kedua fluidanya: O-ring-nya NBR, bagus untuk oli, air, gemuk dan udara tetapi salah untuk uap dan bahan kimia kuat, dan SS316 dispesifikasikan di rentang ini untuk ketahanan korosinya yang tinggi. Untuk air bersih dan udara bertekanan sedang, kuningan pilihan yang tepat dan lebih murah.
Tidak — dan penting tahu bagian mana yang bukan. Bodi, bonnet dan stem kuningan, dan ball-nya kuningan berlapis krom. Tetapi seat-nya PTFE, handle-nya aluminium, mur-nya baja dan O-ring-nya NBR. Di instalasi lembap atau pesisir, mur baja biasanya bagian pertama yang berkarat.
Mendekati — 85% sampai 100% diameter nominal di seluruh rentang. 8 mm di 1/4″ persis DN8, 14 mm di 1/2″ sekitar 93% DN15, dan menurun ke 85 mm di 4″, sekitar 72% luas alirannya. Itu lebih baik daripada 1-piece stainless yang reduced bore (9 mm di 1/2″), meski tidak sebaik 2-piece yang full bore.
Dua keping — konstruksi yang sama dengan 2-piece stainless, jadi ia bisa dibuka untuk mengganti trim dan punya satu sambungan bodi. Yang berbeda antara valve ini dan valve itu adalah materialnya dan rating tekanannya, bukan desainnya.
O-ring NBR-nya yang lebih menentukan batasnya, bukan kuningannya. NBR tahan terhadap fluida hidrolik berbasis oli, gemuk, air dan udara — yang mencakup sebagian besar layanan umum. Ia tidak cocok untuk uap, asam kuat atau hidrokarbon aromatik. Sebutkan fluidanya dan kami akan bilang apakah kuningan tepat.
Keduanya, dan dimensinya identik — setiap lubang, dimensi dan berat sama di kedua bentuk ulir, jadi yang berubah hanya nomor part-nya. Keduanya tidak saling menggantikan: pasangan yang salah masuk dan terasa kencang, lalu bocor.
1/4″ sampai 4″ (DN8 sampai DN100) dalam BSPP dan NPT. Kode IMPA 75 24 01 sampai 75 24 07 mencakup 3/8″ sampai 2″ pada baris BSPP; 1/4″, 2½″, 3″ dan 4″ serta semua baris NPT tidak punya kode terbitan dan dipesan dengan nomor part.
Ada — ball valve mini kuningan, dari 1/4″ sampai 3/4″, untuk titik gauge, drain dan isolasi kecil di tempat yang tidak muat bodi ukuran penuh. Sama-sama 300 PSI, tetapi BSPP saja, tanpa opsi NPT.
Kami pegang di gudang Singapura dan Malaysia, keluar dalam 24 jam setelah PO; penawaran dalam 2 jam kerja.
