Valve SS316 seperempat putaran yang ringkas untuk isolasi gauge, drain dan instrumen. 1.000 PSI, dan satu-satunya varian di rentang ini yang turun sampai 1/8″ (DN6). Berulir BSPP atau NPT, untuk −29 °C sampai 150 °C.
Sebutkan ukuran, BSPP atau NPT, dan ruang yang tersedia — tuasnya tetap butuh sapuan 90° bebas. Penawaran dalam 2 jam kerja.
| Pola | Male × female — tanpa adaptor |
|---|---|
| Rentang | 1/8″ sampai 1″ (DN6–DN25) |
| Lubang | Reduced bore — alat isolasi, bukan alat aliran |
| Tekanan | 1.000 PSI dingin |
| Suhu | −29…150 °C |
| Bodi | Stainless steel SS316 |
| Ujung | BSPP atau NPT berulir |
| Operasi | Quarter turn, tuas manual |
Tabel dimensi enam ukuran, BOM 7 item dan gambar potongan ada di halaman ini, sesuai cetakan katalog.
Isolasi kecil, di tempat yang tidak muat valve ukuran penuh.
Ball valve mini melakukan pekerjaan seperempat putaran yang sama dengan valve ukuran penuh di rentang ini, dalam bodi yang jauh lebih kecil. Polanya male × female, yang berarti ia disekrup langsung ke port female dan menyajikan ulir female di sisi lainnya — jadi ia langsung masuk ke tapping gauge, titik drain, titik sampling atau jalur instrumen tanpa adaptor.
Ini satu-satunya sumber 1/8″ (DN6) di mana pun pada rentang ini — setiap varian lain mulai dari 1/4″. Kalau Anda perlu mengisolasi tapping instrumen yang kecil, inilah valve-nya.
Rating yang sama dengan valve stainless ukuran penuh, dalam sebagian kecil ruangnya. Dibandingkan mini kuningan yang 300 PSI, itu lebih dari tiga kali tekanannya pada footprint yang sama.
Bodi, ball dan cap-nya SS316, tetapi stem dan bolt-nya SS304 dan tuasnya aluminium. Build yang lebih ringan daripada valve stainless ukuran penuh meski membawa 1.000 PSI yang sama — dan tidak ada perangkat anti-statik. Perlu diketahui pada layanan agresif atau hidrokarbon.
Ujung male masuk ke port yang ada dan ujung female menerima gauge atau tube fitting-nya. Di manifold yang padat, tidak perlu nipple tambahan sering menjadi alasan valve ini dispesifikasikan.
Ini valve isolasi untuk duty instrumen dan drain, bukan alat aliran. Angka lubangnya ada di tabel.
Ia tetap butuh sapuan 90° bebas, dan pada valve kecil di kelompok yang padat itu mudah terlewat. Periksa kolom lebar dan panjangnya sebelum memesan.
Semua foto barang stok, bukan render.

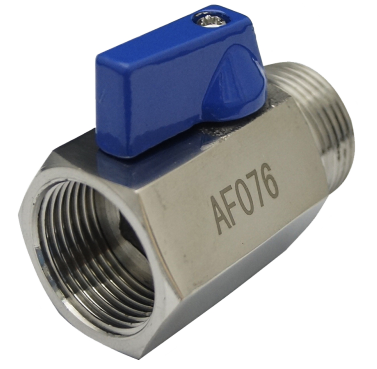

Satu ujung male, satu ujung female. Ia diulir langsung ke port yang ada dan menyajikan ulir female untuk gauge atau fitting-nya — tanpa adaptor.

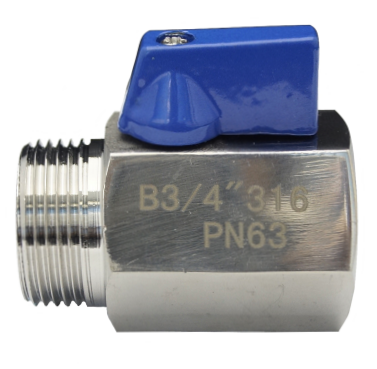

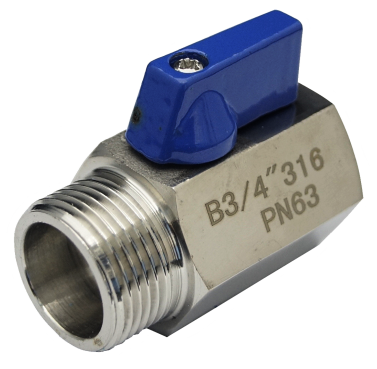

Seluruh valve tidak jauh lebih besar dari ulirnya. Itulah alasan memilihnya — dan alasan lubangnya direduksi.
Tetap 90° travel. Periksa ruang sapuan pada manifold yang padat — valve kecil pun tetap butuh seperempat putaran penuh untuk menutup rapat.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/8″ sampai 1″ (DN6 sampai DN25) |
| Pola | Male × female — diulir ke port female, menyajikan ulir female |
| Material bodi | Stainless steel SS316 |
| Tekanan kerja | 1.000 PSI dingin — derate untuk suhu |
| Suhu kerja | −29 °C sampai 150 °C |
| Tipe sambungan | BSPP atau NPT |
| Lubang | Reduced bore — valve isolasi, bukan alat aliran |
| Seat | PTFE |
| Operasi | Quarter turn, tuas manual |
| Duty tipikal | Tapping gauge, titik drain dan sampling, isolasi instrumen |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Enam ukuran, satuan milimeter. Cocokkan lebar W dan panjang L dengan ruang yang Anda punya — pada manifold gauge yang padat, itulah dimensi yang menentukan valve-nya muat atau tidak.
| Ukuran | Lubang D | Tinggi H | Lebar W | Panjang L | Berat (kg) |
|---|---|---|---|---|---|
| 1/8″ | 7 | 26,5 | 22,9 | 40 | 0,081 |
| 1/4″ | 7 | 26,5 | 22,9 | 40 | 0,081 |
| 3/8″ | 7 | 26,5 | 22,9 | 40 | 0,084 |
| 1/2″ | 9,2 | 29,3 | 22,9 | 46 | 0,105 |
| 3/4″ | 12,5 | 31,5 | 22,9 | 54 | 0,105 |
| 1″ | 15 | 34 | 22,9 | 65 | 0,284 |
1/8″, 1/4″ dan 3/8″ punya lubang 7 mm, tinggi 26,5 mm dan panjang 40 mm yang sama — dimesin dari blank yang sama dengan ulir berbeda, jadi envelope fisiknya tidak berubah meski sambungannya berubah.
Di keenam ukurannya. Kalau valve harus masuk di antara dua tapping yang berdekatan, itu satu angka yang perlu Anda cek.
Ini valve isolasi — dirancang untuk menutup jalur kecil dengan andal, bukan melewatkan aliran maksimum. Kalau Anda butuh aliran, pakai 2-piece full bore ukuran penuh.
Katalognya tidak menerbitkan kode pesanan untuk rentang ini. Sebutkan ukuran dan bentuk ulirnya pada permintaan Anda dan kami konfirmasi kode pesanannya sebelum barang dikirim.
Jadi valve ini umumnya bisa ditopang oleh tubing-nya — tetapi gauge yang tergantung di ujungnya soal lain, dan itu perlu penopang.

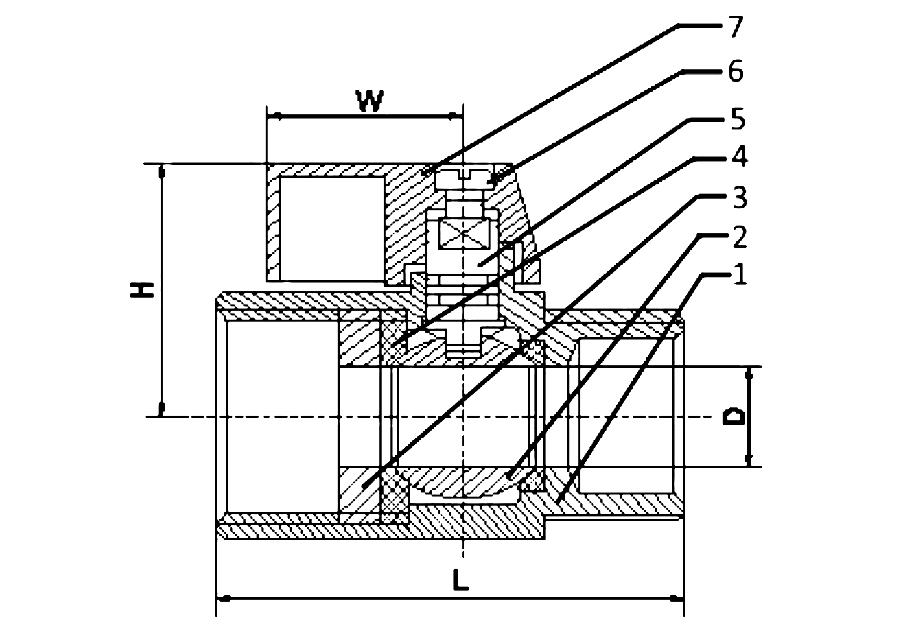

Nomor callout cocok dengan daftar part di bawah. Potongannya memperlihatkan bodi SS316 yang ringkas, pola male × female, dan reduced bore menembus ball — kecil karena valve ini isolator, bukan alat aliran.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | SS316 dan CF8M |
| 2 | Ball | SS316 |
| 3 | Cap | SS316 |
| 4 | Ball seat | PTFE |
| 5 | Stem | SS304 |
| 6 | Bolt | SS304 |
| 7 | Lever | Aluminium |
Bodi, ball dan cap-nya SS316, tetapi stem dan bolt-nya SS304 dan tuasnya aluminium. Build yang lebih ringan daripada valve stainless ukuran penuh meski membawa 1.000 PSI yang sama — dan tidak ada perangkat anti-statik.
Itulah yang menetapkan batas 150 °C dan alasan rating tekanannya turun saat jalur menghangat.
2-piece stainless ukuran penuh mencantumkan tiga belas. Lebih sedikit bagian dalam bodi lebih kecil — itulah sebabnya ia muat, dan sebabnya ia mengerjakan lebih sedikit.
Lebih ringan dan lebih murah daripada tuas stainless, dan berada di luar batas tekanan — tetapi ia bagian yang paling mungkin terbentur atau berkarat di instalasi terbuka.
| Suhu | Tekanan (bar) | Tekanan (PSI) | % rating dingin |
|---|---|---|---|
| −30…+20 °C | 63 | 914 | 100% |
| 40 °C | 59,8 | 867 | 95% |
| 60 °C | 56,5 | 819 | 90% |
| 80 °C | 53,3 | 773 | 85% |
| 100 °C | 50,1 | 727 | 80% |
| 120 °C | 46,8 | 679 | 74% |
| 140 °C | 43,6 | 632 | 69% |
| 150 °C | 42 | 609 | 67% |
Kurva yang sama berlaku di seluruh lini stainless, karena yang membatasi adalah seat PTFE-nya, bukan bodinya. Dibaca dari kurva pabrikan dan diinterpolasi sepanjang bagian lurusnya — perlakukan sebagai perkiraan untuk pemilihan.
Datar, lalu turun, lalu tembok. 63 bar dari −30 °C sampai sekitar +20 °C, lalu turun lurus ke 42 bar di 150 °C, tempat kurvanya jatuh vertikal ke nol.
Valve mini dipilih berdasarkan ruang dulu, baru tekanan.
Kedelapan varian berdampingan: tabel perbandingan.
Dimensi ada di katalog, sesuai cetakan; stok dan harga tidak — kirim daftarnya dan kami konfirmasi keduanya.
Isolasi kecil di tempat yang tidak muat valve ukuran penuh — tapping gauge, titik drain dan sampling, serta jalur instrumen. Polanya male × female, jadi ia langsung diulir ke port female yang ada dan menyajikan ulir female untuk gauge atau tube fitting-nya, menghemat satu adaptor di manifold yang padat.
Satu ujung berulir male dan ujung lainnya female. Ujung male masuk ke port yang Anda isolasi; ujung female menerima gauge, tube fitting atau komponen berikutnya. Artinya Anda bisa menambah isolasi ke tapping yang sudah ada tanpa menambah nipple.
1.000 PSI dingin. Rating yang sama dengan valve stainless ukuran penuh, dalam bodi yang jauh lebih kecil — dan lebih dari tiga kali mini kuningan yang 300 PSI. Keduanya menurun saat jalur menghangat: sekitar 67% di 150 °C.
BSPP atau NPT. Keduanya tidak saling menggantikan — pasangan yang salah masuk dan terasa kencang, lalu bocor. Kalau Anda tidak yakin mana yang ada di tapping existing, kirim fotonya sebelum memesan. Mini kuningan sebaliknya hanya BSPP.
1/8″ (DN6), dan ini satu-satunya varian di seluruh rentang yang menawarkannya — setiap ball valve lain di sini mulai dari 1/4″. Kalau Anda perlu mengisolasi tapping instrumen yang kecil, inilah valve-nya.
Bodi, ball dan cap SS316, dengan ball seat PTFE. Perhatikan stem dan bolt-nya SS304, bukan SS316, dan tuasnya aluminium — build yang lebih ringan daripada valve stainless ukuran penuh meski rating-nya sama 1.000 PSI, dan tanpa perangkat anti-statik.
Tidak — reduced bore, dan itu memang disengaja. Valve mini ada untuk menutup jalur kecil di ruang kecil, bukan untuk melewatkan aliran maksimum. Angka lubangnya ada di tabel ukuran. Kalau aliran yang penting, pakai 2-piece full bore ukuran penuh.
Tekanan dan lingkungan yang menentukan. Mini kuningan 300 PSI; yang ini 1.000 PSI. Pilih SS316 untuk tekanan lebih tinggi, layanan korosif atau marine, atau kalau Anda butuh NPT; pilih kuningan untuk air dan udara pada tekanan sedang di mana biaya yang menentukan. Mini kuningan · kedelapan varian dibandingkan.
Kami pegang di gudang Singapura dan Malaysia, keluar dalam 24 jam setelah PO; penawaran dalam 2 jam kerja.
