Y-strainer dalam 1/4″–4″ (DN8–DN100), ujung BSPP atau NPT, bodi SS316 / A351 CF8M. Screen SS316, 0,2 mm atau 1,0 mm, gasket PTFE. Rating 800 PSI pada −20 sampai 230 °C. Sebuah tee dengan screen di kakinya — tanpa bagian bergerak, dan ia tidak mengisolasi.
Sebutkan ukuran, tipe ujung dan mesh yang Anda perlukan — penawaran dalam 2 jam kerja.
| Ujung | BSPP atau NPT |
|---|---|
| Ukuran | 1/4″–4″ (DN8–DN100) |
| Bodi dan cover | SS316 / A351 CF8M |
| Screen | SS316, 0,2 mm atau 1,0 mm |
| Gasket | PTFE |
| Tekanan | 800 PSI |
| Suhu | −20 sampai 230 °C |
| Bagian bergerak | Tidak ada |
| Orientasi | Cap menghadap ke bawah |
Menyaring, bukan mengisolasi. Ujung BSPP atau NPT.
Sebuah tee dengan screen di kakinya. Aliran melewati elemen mesh yang dipasang miring turun ke cabang; apa pun yang lebih besar dari bukaan mesh tertinggal di situ, dan cap di bagian bawah memungkinkan Anda membuangnya atau mengangkat screen untuk dibersihkan. Tidak ada bagian bergerak dan ia tidak menutup apa pun.
Varian ini: 1/4″–4″ (DN8–DN100), ujung BSPP atau NPT, bodi dan cover SS316 / A351 CF8M, screen SS316, 0,2 mm atau 1,0 mm, gasket PTFE. Rating 800 PSI pada −20 sampai 230 °C. Daftar partnya 6 item — memang tidak banyak isi sebuah strainer, dan justru itulah keunggulannya.
Percikan las, kerak pipa, karat, serpihan ulir dan sisa sealant semuanya ikut mengalir dan berhenti di tempat tersempit di hilir — seat globe valve, trim control valve, flow meter, impeller pompa. Strainer selalu jauh lebih murah daripada semua itu.
Ia tidak punya bagian bergerak dan tidak bisa menutup. Untuk membersihkan screen tanpa menguras jalur, pasang isolasi di kedua sisinya.
Gravitasi menahan kotoran tetap di kaki, bukan mengembalikannya ke aliran setiap kali sistem berhenti. Aliran mengikuti panah yang dicor pada bodi. Pada jalur vertikal, alirannya harus turun.
Sisanya cor atau pengencang. Itulah part yang perlu Anda simpan cadangannya, dan yang pertama perlu ditanyakan.
Sama pada kelima varian di rentang ini — dan itulah yang membuat perbedaan suhu di antara mereka sulit dijelaskan dari materialnya saja.
Screen keluar ke bawah lewat cover. Strainer yang screen-nya tidak bisa dikeluarkan adalah strainer yang tidak pernah dibersihkan — dan screen yang tidak pernah dibersihkan pada akhirnya sobek.

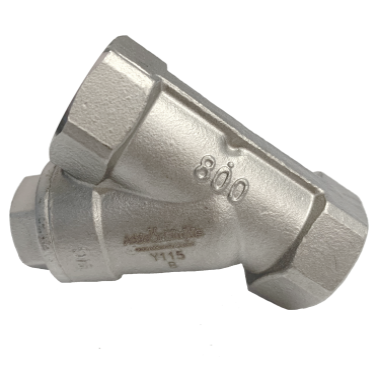

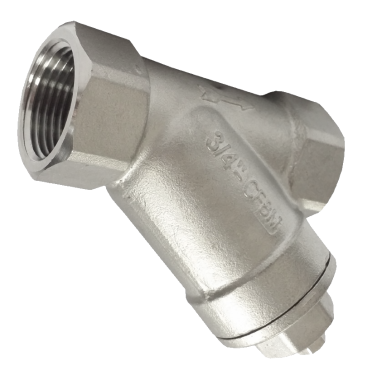

Foto unit yang kami stok, bukan render.

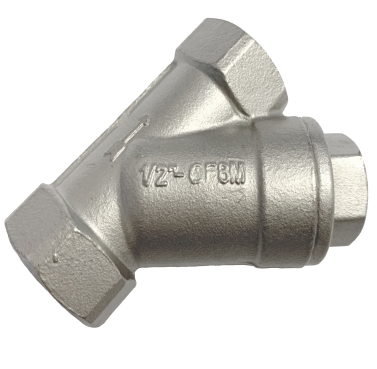

Jadi strainer bisa dikenali di dinding tanpa dokumen. Kalau Anda perlu memastikan unit yang terpasang, kirim fotonya.
Screen keluar ke bawah lewat cover itu. Lihat berapa banyak ruang yang dibutuhkannya sebelum menentukan posisi pasangnya.
Kalau Anda perlu mengenali sebuah part sebelum memesan spare, minta saja — kami tandai nomornya pada foto unit yang ada di gudang.
Semua yang masuk ke purchase order.
| Butir | Nilai |
|---|---|
| Rentang ukuran | 1/4″–4″ (DN8–DN100) |
| Tipe ujung | BSPP atau NPT |
| Tekanan kerja | 800 PSI |
| Suhu kerja | −20 sampai 230 °C |
| Bodi dan cover | SS316 / A351 CF8M |
| Screen | SS316, 0,2 mm atau 1,0 mm |
| Gasket | PTFE |
| Desain | – |
| Sambungan ujung | – |
| Inspeksi dan uji | – |
| Bagian bergerak | Tidak ada. Strainer tidak membuka, menutup atau mengatur |
| Item pada daftar part | 6 |
| Orientasi | Cap menghadap ke bawah, aliran mengikuti panah pada bodi |
| Pembersihan | Dibuang lewat cap bawah, atau screen diangkat lewat cover |
| Stok | Digudangkan di Malaysia atau Singapura |
22 baris. Satuan milimeter, berat kilogram.
Yang menentukan ia muat atau tidak adalah panjang ujung ke ujung L — celah yang dibutuhkannya di jalur. Dan sisakan ruang di bawahnya: screen keluar ke bawah lewat cover, dan pada ukuran besar itu bukan kelonggaran kecil.
| Ukuran | Ulir | Nomor part | Bore screen ØD | Face-to-face L | Tinggi H | Berat (kg) |
|---|---|---|---|---|---|---|
| 1/4″ | BSPP | VL-S-YS-G-800-04 | 9 | 65 | 35 | – |
| 3/8″ | BSPP | VL-S-YS-G-800-06 | 9 | 65 | 35 | – |
| 1/2″ | BSPP | VL-S-YS-G-800-08 | 14 | 61 | 43 | 0,19 |
| 3/4″ | BSPP | VL-S-YS-G-800-12 | 18 | 80 | 50 | 0,38 |
| 1″ | BSPP | VL-S-YS-G-800-16 | 22 | 84 | 63 | 0,55 |
| 1¼″ | BSPP | VL-S-YS-G-800-20 | 28 | 99 | 70 | 0,68 |
| 1½″ | BSPP | VL-S-YS-G-800-24 | 38 | 108 | 82 | 0,94 |
| 2″ | BSPP | VL-S-YS-G-800-32 | 48 | 131 | 94 | 1,60 |
| 2½″ | BSPP | VL-S-YS-G-800-40 | 70 | 175 | 115 | 2,70 |
| 3″ | BSPP | VL-S-YS-G-800-48 | 80 | 190 | 135 | 4,10 |
| 4″ | BSPP | VL-S-YS-G-800-64 | 110 | 240 | 152 | 7,20 |
| 1/4″ | NPT | VL-S-YS-N-800-04 | 9 | 65 | 35 | – |
| 3/8″ | NPT | VL-S-YS-N-800-06 | 9 | 65 | 35 | – |
| 1/2″ | NPT | VL-S-YS-N-800-08 | 14 | 61 | 43 | 0,19 |
| 3/4″ | NPT | VL-S-YS-N-800-12 | 18 | 80 | 50 | 0,38 |
| 1″ | NPT | VL-S-YS-N-800-16 | 22 | 84 | 63 | 0,55 |
| 1¼″ | NPT | VL-S-YS-N-800-20 | 28 | 99 | 70 | 0,68 |
| 1½″ | NPT | VL-S-YS-N-800-24 | 38 | 108 | 82 | 0,94 |
| 2″ | NPT | VL-S-YS-N-800-32 | 48 | 131 | 94 | 1,60 |
| 2½″ | NPT | VL-S-YS-N-800-40 | 70 | 175 | 115 | 2,70 |
| 3″ | NPT | VL-S-YS-N-800-48 | 80 | 190 | 135 | 4,10 |
| 4″ | NPT | VL-S-YS-N-800-64 | 110 | 240 | 152 | 7,20 |
Strainer yang screen-nya tidak bisa dikeluarkan adalah strainer yang tidak pernah dibersihkan, dan screen yang tidak pernah dibersihkan pada akhirnya sobek.
Pada penggantian, ukur unit yang dilepas — jangan percaya gambar.
Strainer tidak boleh menggantung pada perpipaan, dan tidak boleh dipakai untuk menarik flensa yang tidak sejajar agar bertemu.
Judul kolom di sini sama dengan huruf pada gambar potongan di bawah. Di mana sebuah huruf ambigu, kami biarkan sesuai terbitan daripada menebaknya.

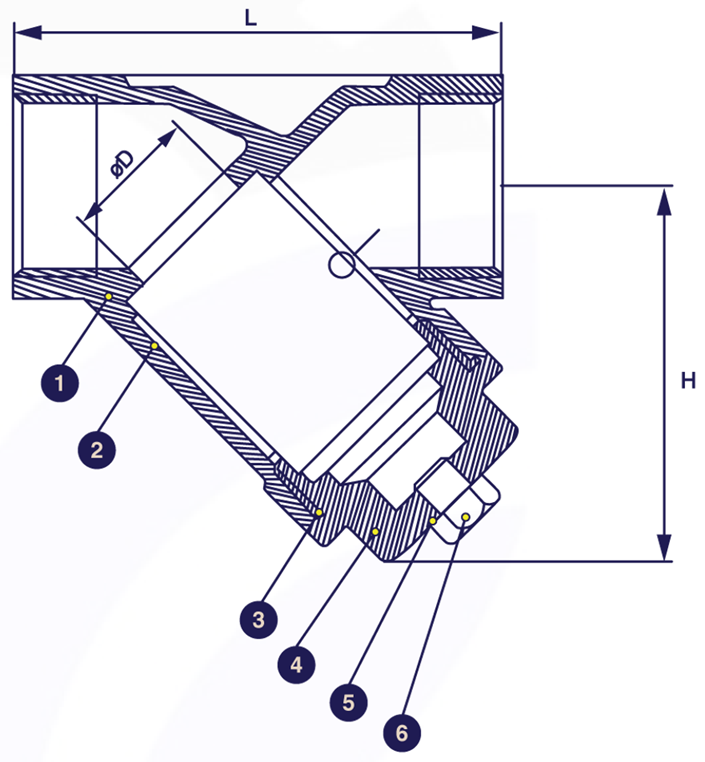

6 callout, dan 6 item pada daftar part di bawah — keduanya cocok satu per satu. Huruf dimensinya sama dengan judul kolom pada tabel ukuran di atas: L face-to-face, ØD bore screen dan H dari sumbu turun ke plug.
Nomor callout adalah nomor item pada daftar part di bawah, dan huruf dimensinya adalah judul kolom pada tabel ukuran di atas. Tidak ada yang hanya diberi nama di gambar.
Ia dipasang miring turun ke kaki, jadi kotoran jatuh menjauh dari aliran, bukan kembali ke dalamnya. Itu sebabnya orientasi pemasangannya penting.
Ini potongan katalog, bukan gambar manufaktur: tidak ada toleransi dan tidak ada callout material. Pesan spare berdasarkan nomor item pada daftar part.
Seluruh 6 part. Memang tidak banyak isi sebuah strainer — itulah intinya.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Body | SS316, CF8M |
| 2 | Filter | SS316 |
| 3 | Gasket | PTFE |
| 4 | Cap | SS316, CF8M |
| 5 | Gasket | PTFE |
| 6 | Plug | SS316 |
Cocok dengan callout pada gambar potongan di atas, jadi pesanan spare cocok dengan potongannya, bukan dengan deskripsi.
Sisanya cor atau pengencang. Kami menyimpan screen pengganti — sebutkan ukuran, varian dan mesh-nya.
Bukan bodinya. Itu juga part yang mengeset: sedikit pengencangan ulang pada baut cover setelah siklus panas pertama adalah normal.
Kalau Anda perlu tahu apa yang bersentuhan dengan fluida Anda, seluruh daftarnya ada di atas — tidak kami ringkas.
Di mana 3,0 MPa diterbitkan, angkanya kira-kira dua kali rating nominal dan ada untuk membuktikan corannya. Jangan merancang ke sana.
Beda tekanan melintasi screen yang tersumbat itulah yang merobohkan elemen, dan itu terjadi jauh di bawah rating shell. Itu mode kegagalan yang sebenarnya, dan ia tidak memberi peringatan.
Catat beda tekanannya saat screen bersih. Angka itulah yang menjadi acuan setiap pembacaan berikutnya — tanpa itu, tidak ada cara tahu kapan harus membersihkan.
Tipe ujung dulu, lalu materialnya, baru mesh-nya.
Kelimanya berdampingan: tabel perbandingan.
Y-strainer dalam 1/4″–4″ (DN8–DN100) dengan ujung BSPP atau NPT, bodi dan cover SS316 / A351 CF8M dan screen SS316, 0,2 mm atau 1,0 mm. Rating 800 PSI pada −20 sampai 230 °C. Sebuah tee dengan screen di kakinya — tanpa bagian bergerak, dan ia tidak mengisolasi.
Menahan kotoran pipa agar tidak sampai ke peralatan di belakangnya. Percikan las, kerak, karat, serpihan ulir dan sisa sealant semuanya ikut mengalir dan berhenti di titik tersempit di hilir — seat globe valve, trim control valve, flow meter, impeller pompa. Semuanya lebih mahal daripada strainer-nya, dan lebih lama diganti.
Mulai dari celah terkecil yang Anda lindungi dan pilih screen yang lebih halus dari itu — lalu jangan lebih halus dari yang perlu, karena setiap langkah lebih halus menaikkan pressure drop dan memperpendek jarak antar pembersihan. Varian ini diterbitkan dengan screen SS316, 0,2 mm atau 1,0 mm; sebutkan kalau Anda perlu yang lain.
Lebih halus. Angka mesh menghitung bukaan sepanjang satu inci, jadi lebih banyak bukaan pada inci yang sama berarti bukaannya lebih kecil: mesh 10 meloloskan 2000 mikron, mesh 120 meloloskan 125.
Cap menghadap ke bawah, supaya gravitasi menahan kotoran di kaki dan bukan mengembalikannya ke aliran setiap kali sistem berhenti. Aliran mengikuti panah yang dicor pada bodi. Pada jalur vertikal, alirannya harus turun. Dan sisakan ruang di bawahnya, karena screen keluar ke bawah lewat cover.
Tidak ada interval tetap, dan siapa pun yang memberi Anda satu angka sedang menebak — sepenuhnya tergantung seberapa kotor fluida Anda. Pasang pressure gauge di kedua sisi dan catat beda tekanannya saat screen bersih; angka itulah acuan setiap pembacaan berikutnya. Perkirakan sering memeriksa pada minggu-minggu pertama sistem baru, saat perpipaan masih melepas kotoran konstruksinya sendiri.
Bodi dan cover SS316 / A351 CF8M, screen SS316, 0,2 mm atau 1,0 mm, gasket PTFE. Daftar partnya 6 item dan seluruhnya diterbitkan di halaman ini.
Ujungnya BSPP atau NPT — dan keduanya tidak saling cocok. BSPP paralel dan menyegel pada bonded seal atau pada muka; NPT tirus dan menyegel pada ulirnya. Sebutkan yang mana yang dipakai perpipaan Anda; nomor partnya berbeda (-G- untuk BSPP, -N- untuk NPT) meski dimensinya identik.
Lembar untuk varian ini tidak mencetak tabel tekanan uji — keempat varian berflensa mencetaknya, yang berulir tidak. Kami tidak meminjam angka dari varian sebelah; kalau Anda perlu angkanya untuk dokumen, kami minta ke pabrik.
Ya — screen adalah satu-satunya part yang aus pada seluruh rakitan dan kami menyimpannya. Sebutkan ukuran, varian dan mesh yang Anda inginkan. Menyimpan satu di rak adalah beda antara membersihkan dan berhenti produksi, karena screen yang sobek tidak menyaring apa pun dan tidak memberi tanda apa pun.
