Swing check valve SS316 dengan bagian cor A351 CF8M dan ujung berulir BSPT atau NPT, gasketnya PTFE. 1/4″ sampai 2″ (DN8–DN50) — satu-satunya varian swing check di bawah 1/2″. Rating 200 PSI pada −29 sampai 180 °C. Satu bagian bergerak dan tidak ada handle.
Sebutkan ukuran, bentuk ulirnya dan fluidanya — penawaran dalam 2 jam kerja.
| Ujung | Ulir dalam BSPT atau NPT — keduanya tidak saling menggantikan |
|---|---|
| Rentang | 1/4″ sampai 2″ (DN8–DN50), 16 nomor part |
| Tekanan | 200 PSI |
| Suhu | −29 °C sampai 180 °C |
| Bodi dan disc | SS316 dengan cor A351 CF8M |
| Gasket | PTFE |
| Shell / tightness test | 2,1 MPa / 1,6 MPa |
| Berat | 0,24 kg (1/4″) sampai 1,78 kg (2″) |
Tabel dimensi 16 baris lengkap dengan berat, BOM 8 item, gambar potongan dan tabel uji ada di halaman ini, sesuai cetakan katalog.
Sebuah disc pada engsel, di dalam bodi stainless, dengan cap yang diulir di atasnya.
Aliran maju mendorong disc-nya terbuka dan menahannya bebas dari lubang; ketika aliran berhenti atau berbalik, disc-nya menutup sendiri oleh beratnya dan tekanan balik di belakangnya. Tidak ada yang mengoperasikannya — tidak ada handle, tidak ada stem, tidak ada aktuator. Itu yang membuatnya jadi cara termurah menahan pompa yang berhenti agar tidak diputar mundur, sekaligus yang paling tidak kelihatan saat ia berhenti bekerja.
Dua hal membuat varian ini berdiri sendiri di dalam rentangnya. Ia satu-satunya yang turun di bawah 1/2″, dan satu-satunya yang menawarkan kedua bentuk ulir. Sisanya sama seperti yang lain: bodi, disc dan cap SS316 dengan cor CF8M, gasket PTFE — kecuali tiga pengencangnya, yang SS304.
1/4″ dan 3/8″ ada di sini dan tidak di tempat lain dalam rentang swing check — varian berflensa mulai dari 1/2″ dan yang kuningan juga dari 1/2″.
VL‑S‑SC‑R‑200‑nn untuk BSPT dan VL‑S‑SC‑N‑200‑nn untuk NPT, dengan dimensi dan berat yang identik di keduanya — hanya ulirnya yang berbeda. Huruf R dan N di kodenya adalah bentuk ulirnya.
Item 5, 6 dan 7. Pin-nya ada di jalur aliran, jadi pada layanan yang mengandung klorida ia akan berlubang lebih dulu daripada bodinya. Varian SS316 berflensa memakai pin SS316 seluruhnya — perlu diketahui kalau Anda memilih stainless justru karena fluidanya.
−29 sampai 180 °C, sesuai pernyataan katalog — satu-satunya varian berulir di rentang ini yang punya batas suhu terbitan. Yang kuningan tidak menerbitkan satu pun.
Keduanya menerbitkan L 60, H 36,5, lubang 10 mm — identik — dan hanya berbeda beratnya, 0,24 lawan 0,26 kg. Cor yang sama, ditap ke dua ukuran ulir.
0,24 kg sampai 1,78 kg di 2″. BSPT dan NPT beratnya sama, jadi kolom beratnya berulang persis di separuh bawah tabel.
Serpihan kerak di antara disc dan seat menahan disc terbuka sedikit, dan valve-nya lalu meloloskan aliran balik sambil terlihat normal dari luar. Tidak ada posisi stem atau indikator yang bisa diperiksa. Strainer adalah hal paling efektif yang bisa Anda lakukan untuk sebuah check valve.
Aliran mengikuti panah yang dicor pada bodinya; pada jalur horizontal cap menghadap ke atas; pada jalur vertikal aliran harus ke atas. Jangan pernah pada aliran ke bawah — untuk itu pakai spring check.
Semua foto barang stok, bukan render.

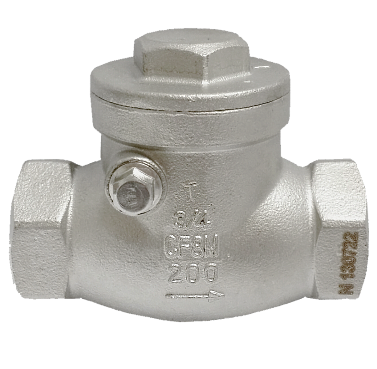

“3/4 · CF8M · 200”, sebuah panah aliran, dan sebuah heat number. Yang tercap di sisinya, N 130722, adalah heat number cornya — bisa ditelusuri kembali ke leburan asalnya, dan itu berarti pada pekerjaan yang diinspeksi atau disertifikasi.

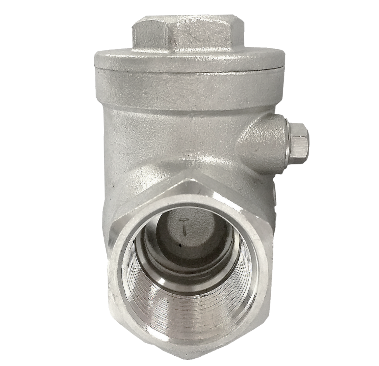

Cap stainless berulir dengan gasket PTFE. Disc dan pin-nya keluar lewat sini — tidak ada bonnet berbaut pada bodi ini, dan justru itu yang membuatnya tetap ringkas.

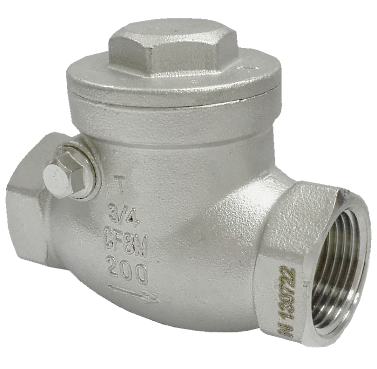

BSPT atau NPT, ulir dalam di kedua ujungnya. Dua bentuk ulir yang tidak saling menggantikan — BSPT adalah tirus Inggris 55°, NPT tirus Amerika 60° dengan pitch berbeda. Nomor partnya yang memberi tahu: ‑R‑ untuk BSPT, ‑N‑ untuk NPT.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/4″ sampai 2″ (DN8 sampai DN50), delapan ukuran per bentuk ulir |
| Sambungan ujung | Ulir dalam BSPT atau NPT — tidak saling menggantikan |
| Tekanan kerja | 200 PSI |
| Suhu kerja | −29 °C sampai 180 °C |
| Bodi dan disc | SS316 dengan cor A351 CF8M |
| Pin, washer, bolt | SS304 — sesuai cetakan |
| Gasket | PTFE |
| Shell test | 2,1 MPa |
| Tightness test | 1,6 MPa |
| Berat | 0,24 kg (1/4″) sampai 1,78 kg (2″) |
| Bagian bergerak | Satu — disc-nya, pada hinge pin-nya |
| Jumlah part | 8 |
| Operasi | Otomatis. Tanpa handle, stem maupun aktuator |
| Orientasi | Aliran mengikuti panah cor · cap ke atas pada jalur horizontal · aliran ke atas pada jalur vertikal |
| Bukan valve isolasi | Pasang gate valve atau ball valve juga kalau Anda perlu menutup jalur |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
16 baris: delapan ukuran BSPT lalu delapan ukuran NPT yang sama. L panjang badan adalah celah yang dibutuhkannya di jalur; H tinggi keseluruhan; d lubang lewatnya. Angka-angkanya identik di kedua bentuk ulir — yang berubah hanya huruf R atau N di nomor partnya.
| Ukuran | Ulir | Nomor part | Panjang L | Tinggi H | Lubang d | Berat (kg) |
|---|---|---|---|---|---|---|
| 1/4″ | BSPT | VL-S-SC-R-200-04 | 60 | 36,5 | 10 | 0,24 |
| 3/8″ | BSPT | VL-S-SC-R-200-06 | 60 | 36,5 | 10 | 0,26 |
| 1/2″ | BSPT | VL-S-SC-R-200-08 | 64 | 40 | 15 | 0,27 |
| 3/4″ | BSPT | VL-S-SC-R-200-12 | 79 | 49,5 | 20 | 0,45 |
| 1″ | BSPT | VL-S-SC-R-200-16 | 87 | 57 | 23 | 0,64 |
| 1¼″ | BSPT | VL-S-SC-R-200-20 | 100 | 61,5 | 30 | 0,87 |
| 1½″ | BSPT | VL-S-SC-R-200-24 | 116 | 71 | 38 | 1,32 |
| 2″ | BSPT | VL-S-SC-R-200-32 | 136 | 77 | 47 | 1,78 |
| 1/4″ | NPT | VL-S-SC-N-200-04 | 60 | 36,5 | 10 | 0,24 |
| 3/8″ | NPT | VL-S-SC-N-200-06 | 60 | 36,5 | 10 | 0,26 |
| 1/2″ | NPT | VL-S-SC-N-200-08 | 64 | 40 | 15 | 0,27 |
| 3/4″ | NPT | VL-S-SC-N-200-12 | 79 | 49,5 | 20 | 0,45 |
| 1″ | NPT | VL-S-SC-N-200-16 | 87 | 57 | 23 | 0,64 |
| 1¼″ | NPT | VL-S-SC-N-200-20 | 100 | 61,5 | 30 | 0,87 |
| 1½″ | NPT | VL-S-SC-N-200-24 | 116 | 71 | 38 | 1,32 |
| 2″ | NPT | VL-S-SC-N-200-32 | 136 | 77 | 47 | 1,78 |
Delapan baris NPT membawa L, H, d dan berat yang sama persis dengan delapan baris BSPT. Bodi yang sama, ulir yang berbeda — jadi keputusan ukuran dan keputusan ulir bisa diambil terpisah.
Keduanya L 60, H 36,5, lubang 10 mm. Hanya beratnya yang berbeda — 0,24 lawan 0,26 kg. Itu konsisten di kedua bentuk ulir, bukan salah ketik.
Disc, engsel dan pin-nya terangkat keluar ke atas lewat cap. Check valve yang tidak bisa dibuka adalah check valve yang tidak pernah diperiksa siapa pun — dan ini justru valve yang gagal tanpa memberi tahu Anda.
10 mm pada 1/4″ dan 47 mm pada 2″. Kalau perhitungan pressure drop Anda mengasumsikan full bore, pakai angka ini, bukan ukuran nominalnya.
L di sini adalah panjang badan berulir, bukan face-to-face flensa — sambungannya masuk ke dalam ulir. Pada penggantian, ukur valve yang keluar daripada memercayai gambar.

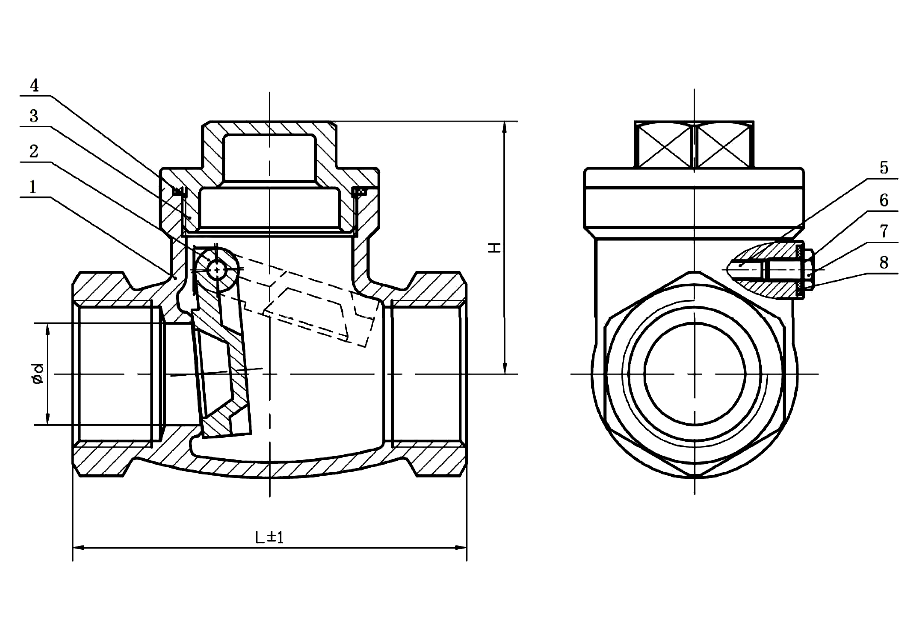

Nomor callout cocok dengan nomor part di bawah. Ketiga dimensi yang diterbitkan tabel ukuran ada di sini: L ujung ke ujung, H tinggi keseluruhan, dan d lubangnya.
Delapan bagian, dan hanya satu di antaranya bergerak.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | SS316 dan CF8M |
| 2 | Disc | SS316 dan CF8M |
| 3 | Cap | SS316 dan CF8M |
| 4 | Body gasket | PTFE |
| 5 | Pin | SS304 |
| 6 | Plain washer | SS304 |
| 7 | Bolt | SS304 |
| 8 | Gasket | PTFE |
Pin, plain washer dan bolt — item 5, 6 dan 7. Kami terbitkan daftarnya apa adanya. Bodi, disc dan cap-nya SS316 dengan CF8M seperti yang diharapkan; pengencangnya satu grade di bawahnya.
Washer dan bolt duduk di luar lubang, tetapi hinge pin tidak. Pada layanan yang mengandung klorida, SS304 berlubang lebih dulu daripada 316 — dan pin yang aus atau berlubang membuat disc duduk miring di seat-nya.
Varian ANSI 150 SS316 dan JIS 10K SS316 mencantumkan hinge pin, bolt dan nut sebagai SS316. Kalau Anda memilih stainless justru karena fluidanya, itu perbedaan yang nyata.
A351 CF8M — bukan grade yang lebih rendah, melainkan spesifikasi yang benar untuk bagian yang dicor, setara secara kimia dengan 316 tempa. Tulisannya tercor pada bodinya, terlihat di foto pertama.
Selebihnya cor atau pengencang. Pada valve yang menutup setiap kali pompa berhenti, kedua permukaan itulah yang menanggung seluruh siklus kerjanya.
Cocok dengan callout pada gambar di atas, jadi pesanan spare part cocok dengan potongannya. Semuanya diterbitkan, bukan atas permintaan.
Uji bukti pabrik. Bukan tekanan kerja.
| Butir | Nilai |
|---|---|
| Tekanan nominal | 200 PSI |
| Shell test | 2,1 MPa |
| Tightness test | 1,6 MPa |
| Gas-tightness test | 0,6 MPa |
| Suhu kerja maks. | −29 °C sampai 180 °C |
Shell test-nya kira-kira dua kali rating nominalnya dan ada untuk membuktikan cornya. Valve ini tidak dimaksudkan beroperasi di sana.
Melainkan slam saat aliran berbalik dan chatter pada aliran rendah — keduanya terjadi jauh di bawah rating shell-nya. Chatter muncul ketika valve-nya kebesaran untuk alirannya.
−29 sampai 180 °C. Yang kuningan tidak menerbitkan suhu maupun tabel uji sama sekali — jadi kalau duty Anda berulir dan punya batas suhu, praktis inilah pilihannya.
Satu angka pasti, bukan rentang — berbeda dari kedua varian stainless berflensa, yang mencetak air seal test sebagai 0,4 sampai 0,7 MPa. Sesuai cetakan.
Tiga di antaranya tidak menerbitkan suhu kerja sama sekali, satu tidak punya tabel uji sama sekali, dan kedua varian stainless berflensa memberi air test sebagai rentang sementara yang lain memberi satu angka. Kelimanya berdampingan, dengan setiap ketidaksesuaian ditandai, ada di halaman hub.
Tipe dulu, lalu sambungan ujungnya, baru materialnya.
Kelima varian berdampingan: tabel perbandingan.
Dimensi, berat, nomor part dan tabel uji ada di katalog, sesuai cetakan; stok dan harga tidak — kirim daftarnya dengan bentuk ulirnya dan kami konfirmasi keduanya.
1/4″ sampai 2″ (DN8 sampai DN50), delapan ukuran dalam masing-masing bentuk ulir, jadi 16 nomor part. Ini satu-satunya varian swing check di bawah 1/2″ — 1/4″ dan 3/8″ ada di sini dan tidak di tempat lain dalam rentang ini.
BSPT adalah ulir tirus Inggris 55°, NPT ulir tirus Amerika 60° dengan pitch berbeda. Keduanya tidak saling menggantikan — dipaksakan, sambungannya akan bocor. Nomor partnya yang memberi tahu: ‑R‑ untuk BSPT, ‑N‑ untuk NPT. Dimensi dan beratnya identik di kedua bentuk; hanya ulirnya yang berbeda. Periksa perpipaan Anda, jangan diasumsikan.
Karena begitulah katalog mencetaknya — item 5, 6 dan 7 adalah SS304. Itu penting karena pin-nya ada di jalur aliran, jadi pada layanan yang mengandung klorida ia akan berlubang lebih dulu daripada bodinya. Varian SS316 berflensa memakai pin SS316 seluruhnya. Kalau Anda memilih stainless justru karena fluidanya, sebutkan pada permintaan Anda.
Karena keduanya memakai bodi yang sama. Keduanya menerbitkan L 60, H 36,5 dan lubang 10 mm — identik — dan hanya berbeda beratnya, 0,24 lawan 0,26 kg. Cor yang sama, ditap ke dua ukuran ulir. Ini konsisten di kedua bentuk ulir, jadi bukan salah ketik.
200 PSI, −29 sampai 180 °C. Ini satu-satunya varian berulir di rentang ini yang punya suhu kerja terbitan — yang kuningan tidak menerbitkan satu pun. Shell test 2,1 MPa, tightness test 1,6 MPa, gas-tightness test 0,6 MPa; itu uji bukti pabrik, bukan tekanan kerja.
A351 CF8M adalah bentuk cor dari 316 — spesifikasi yang benar untuk bagian yang dicor, setara secara kimia dengan 316 tempa. Pada foto pertama tercor tulisan “3/4 · CF8M · 200” pada bodinya, ditambah heat number N 130722 yang tercap di sisinya. Heat number itu bisa ditelusuri kembali ke leburan asalnya, yang berarti pada pekerjaan yang diinspeksi atau disertifikasi.
Aliran mengikuti panah yang dicor pada bodinya. Pada jalur horizontal cap menghadap ke atas; pada jalur vertikal aliran harus ke atas. Ia tidak boleh dipakai pada aliran ke bawah — disc yang berayun butuh gravitasi untuk menutup. Untuk itu pakai spring check. Sisakan juga ruang di atasnya: disc dan pin keluar lewat cap, ke atas.
Karena inilah valve yang gagal tanpa memberi tahu Anda. Serpihan kerak di antara disc dan seat menahan disc terbuka sedikit, dan valve-nya lalu meloloskan aliran balik sambil terlihat sempurna dari luar — tidak ada posisi stem, tidak ada indikator. Sebuah Y-strainer di hulunya adalah hal paling efektif yang bisa Anda lakukan untuknya.
0,24 kg di 1/4″ sampai 1,78 kg di 2″. BSPT dan NPT beratnya sama. Berat diterbitkan untuk keenam belas nomor part — tidak ada baris yang kosong di tabel ini.
Varian ini berhenti di 2″. Di atas itu pilih yang berflensa: ANSI 150 SS316 atau JIS 10K SS316 sampai 4″, atau ANSI 150 cast steel sampai 6″. Untuk ulir di atas 2″ ada yang kuningan, sampai 4″ NPT — tetapi itu kuningan, bukan stainless.
Kami pegang di gudang Singapura dan Malaysia, keluar gudang dalam 24 jam setelah PO. Penawaran dalam 2 jam kerja. Sebutkan bentuk ulirnya — BSPT atau NPT — pada permintaan yang sama, karena itu yang menentukan nomor partnya.
