Globe valve rising-stem untuk mengatur aliran dan isolasi, dengan ujung Flensa ANSI 150#, 1″–4″ (DN25–DN100), dalam SS316. Rating 150 PSI, dibangun ke API 602 / BS 5352. Packing grafit — dibangun untuk dijalankan setengah terbuka, berbeda dari gate valve.
Sebutkan ukuran, fluida, tekanan dan suhunya — penawaran dalam 2 jam kerja.
| Ujung | Flensa ANSI 150# |
|---|---|
| Ukuran | 1″–4″ (DN25–DN100) |
| Bodi | SS316 |
| Tekanan | 150 PSI |
| Suhu maks | 425 °C |
| Desain | API 602 / BS 5352 |
| Inspeksi | API 598 |
| Stem | Rising stem, handwheel, multi-turn |
| Packing | Grafit |
Duty pengaturan aliran, ujung Flensa ANSI 150#, dibangun ke API 602 / BS 5352.
Globe valve rising-stem dalam 1″–4″ (DN25–DN100), bodi SS316, rating 150 PSI. Di dalam globe valve alirannya berbelok: naik lewat bukaan seat, melewati disc yang terangkat tegak lurus dari seat itu, lalu berbelok turun untuk keluar. Geometri itulah yang membuatnya bisa diatur dan ditahan di mana pun antara tertutup dan terbuka penuh.
Dua pita ukuran, masing-masing dengan gambar dan daftar partnya sendiri — keduanya ada di halaman ini.
Menjalankannya setengah terbuka adalah layanan normal, bukan penyalahgunaan. Gate valve yang ditahan setengah terbuka merusak seat-nya sendiri secara permanen; globe valve dibangun untuk itu.
Pada 2″ dalam cast steel, globe 203 mm face-to-face lawan 178 mm untuk gate. Ia tidak akan muat di celah yang ditinggalkan gate valve — ukur jalurnya.
Seating logam dan stem berpacking grafit, bukan seat PTFE. Itulah sebabnya globe valve mengatur uap dan oli panas sementara ball valve berhenti di 150 °C.
Sesuai terbitan. Kami mencetak angka katalog, bukan menyimpulkannya dari varian sebelah.
Aliran masuk dari bawah disc, kecuali pabrikan menyatakan sebaliknya — itu membuat valve lebih mudah dibuka melawan tekanan dan menjauhkan packing dari aliran yang sedang dicekik.
Tipe ujung adalah keputusan pertama dan tidak bisa diubah belakangan. Periksa terhadap perpipaannya, bukan rating tekanannya — kesepuluh varian dibandingkan.
Semua foto barang stok, bukan render.

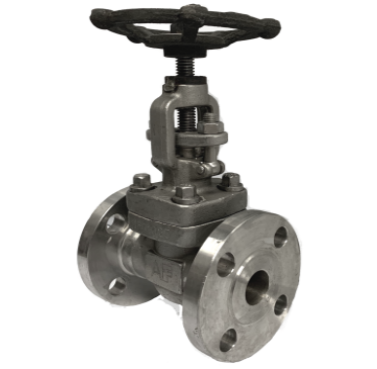

Globe valve rising-stem dengan handwheel terpasang. Stem-nya bergerak saat valve dibuka, meski tidak sejauh gate valve — disc-nya tidak perlu keluar dari lubang.

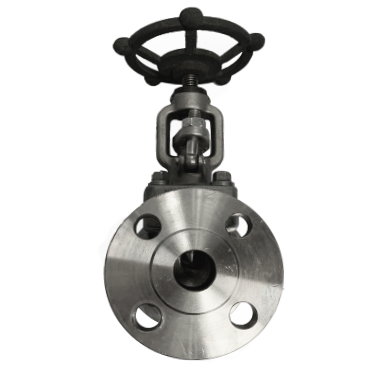

Perhatikan bentuknya: alirannya berbelok dua kali di dalamnya. Itulah yang membuatnya bisa dikendalikan, dan juga alasan ia lebih panjang face-to-face daripada gate valve berukuran sama.

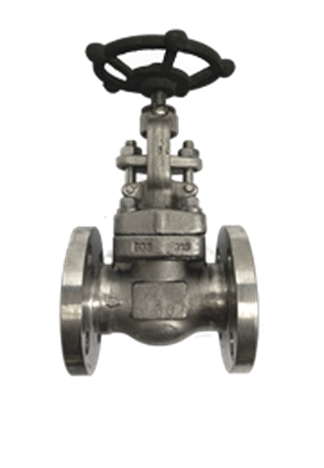

Tempat packing grafit duduk. Dipasang flow-under-the-seat, packing-nya tetap di luar aliran yang sedang dicekik.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1″ sampai 4″ (DN25 sampai DN100) |
| End connection | Flensa ANSI 150# |
| Tekanan kerja | 150 PSI |
| Suhu kerja maksimum | −20 °C sampai 425 °C sesuai terbitan on the small band, 425 °C on the large |
| Material bodi | Stainless steel — A182 F316 forged, A351 CF8M cor |
| Trim | F316 disc, stem, gland and pin |
| Desain dan pembuatan | API 602 and BS 5352 |
| End dimensions | ASME B16.5 |
| Inspeksi dan uji | API 598 |
| Shell / body test | 3,0 MPa |
| Seal test | 2,2 MPa |
| Gas tightness test | 0,6 MPa |
| Stem | Rising stem, handwheel operated |
| Packing | Grafit |
| Duty | Throttling and isolation — designed to run part open |
| Flow direction | Normally flow under the seat — check the body arrow |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Satuan milimeter. Face-to-face L adalah celah yang dibutuhkan valve di jalur; pada globe valve rising-stem Anda juga butuh ruang di atasnya, karena stem-nya naik saat dibuka.
| Ukuran | Nomor part | Lubang Q | OD flensa D | Lingkaran baut D1 | Raised face D2 | Face-to-face L | Handwheel W | Tinggi H | Flange thk B | RF height F | Baut n-z |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1″ | VL-S-GL-F-150-16 | 18 | 108 | 79 | 51 | 127 | 125 | 203 | 14 | 1,3 | 4-Ø16 |
| 1 1/4″ | VL-S-GL-F-150-20 | 23 | 117 | 89 | 63,5 | 140 | 160 | 224 | 16 | 1,3 | 4-Ø16 |
| 1 1/2″ | VL-S-GL-F-150-24 | 30 | 127 | 98,5 | 75 | 165 | 160 | 260 | 17,5 | 1,3 | 4-Ø16 |
| Ukuran | Nomor part | Lubang d | OD flensa D | Lingkaran baut D1 | Raised face D2 | Flange thk C | RF height f | Face-to-face L | Bolts n-d1 |
|---|---|---|---|---|---|---|---|---|---|
| 2″ | VL-S-GL-F-150-32 | 51 | 152 | 120,7 | 92,1 | 14,3 | 2 | 203 | 4-Ø19 |
| 2 1/2″ | VL-S-GL-F-150-40 | 65 | 180 | 139,7 | 104,8 | 15,9 | 2 | 216 | 4-Ø19 |
| 3″ | VL-S-GL-F-150-48 | 76 | 190 | 152,4 | 127 | 17,5 | 2 | 241 | 4-Ø19 |
| 4″ | VL-S-GL-F-150-64 | 102 | 230 | 190,5 | 157,2 | 22,3 | 2 | 292 | 8-Ø19 |

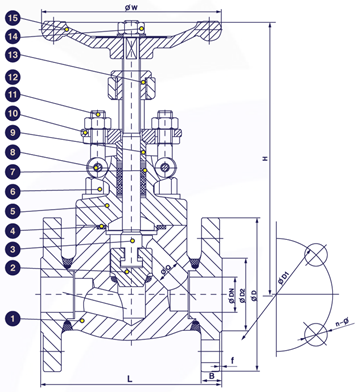

DN25–DN40 (1″–1½″) — 15 callout, bernomor 1 sampai 15.

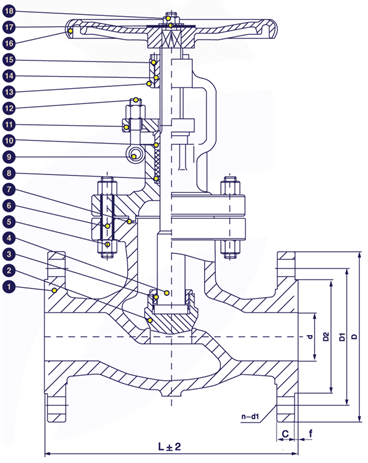

DN50–DN100 (2″–4″) — 18 callout, bernomor 1 sampai 18.
Nomor callout cocok dengan nomor item pada daftar part di bawah — satu daftar per pita. Huruf dimensinya sama dengan judul kolom pada tabel ukuran di atas: Q lubang, D OD flensa, D1 lingkaran baut, D2 raised face, L face-to-face, W handwheel, H tinggi, B tebal flensa, F tinggi raised face dan n–z pola bautnya.
Nomor callout adalah nomor item pada daftar part di bawah, dan huruf dimensinya adalah judul kolom pada tabel ukuran di atas. Tidak ada yang hanya diberi nama di gambar.
Gambarnya memperlihatkan disc terangkat lurus dari seat-nya, dengan aliran berbelok dua kali melewati bodi. Itulah yang membuat globe valve boleh ditahan setengah terbuka — dan alasan pressure drop-nya lebih tinggi daripada gate valve pada bukaan penuh.
Pita yang lebih besar punya lembar katalognya sendiri, dengan daftar partnya sendiri. Itu sebabnya halaman ini membawa dua gambar dan dua bill of material, bukan satu-satu.
Ini potongan katalog, bukan gambar manufaktur: tidak ada toleransi dan tidak ada callout material. Pesan spare berdasarkan nomor item pada daftar part.
Globe valve lebih panjang face-to-face daripada gate valve berukuran sama — 203 mm lawan 178 mm pada 2″ dalam cast steel. Ia tidak akan muat di celah yang ditinggalkan gate valve. Rising stem-nya juga butuh ruang di atas.
Ukur celah di jalurnya terhadap angka itu. Pada penggantian, ukur valve yang keluar daripada memercayai gambar — dan ingat globe valve berukuran sama lebih panjang.
Kalau sebuah huruf ambigu atau salah label di katalog, kami sebutkan daripada menebak maksudnya.
Valve tidak boleh menggantung pada perpipaan, dan tidak boleh dipakai menarik sambungan yang tidak lurus agar bertemu.
Flensa ANSI 150# — tipe ujung adalah keputusan pertama dan tidak bisa diubah setelah pemesanan.
Nomor item milik pabrik, jadi pesanan spare part cocok dengan daftar partnya.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Body + Seat | ASTM A182 F316 |
| 2 | Disc | ASTM A182 F316 |
| 3 | Stem | ASTM A182 F316 |
| 4 | Gasket | SS316 + Graphite |
| 5 | Bonnet | ASTM A182 F316 |
| 6 | Bonnet Bolt | ASTM A193 B8M |
| 7 | Packing | Graphite |
| 8 | Pin | ASTM A182 F316 |
| 9 | Gland | ASTM A182 F316 |
| 10 | Gland Flange | ASTM A182 F316 |
| 11 | Gland Bolt | ASTM A193 B8M |
| 12 | Gland Nut | ASTM A194 8M |
| 13 | Yoke Sleeve | ASTM A276 410 |
| 14 | Lock Nut | Carbon Steel |
| 15 | Hardwheel | ASTM A197 |
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Body | A351 CF8M |
| 2 | Disc | SS316 |
| 3 | Grand | SS316 |
| 4 | Stem | SS316 |
| 5 | Bolt | A193 B8M |
| 6 | Nut | A193 B8M |
| 7 | Gasket | SS316 + Graphite |
| 8 | Packing | Graphite |
| 9 | Pin | SS304 |
| 10 | Gland Nut | SS316 |
| 11 | Packing Gland | A351 CF8M |
| 12 | Eye Bolt | A193 B8M |
| 13 | Bonnet | A351 CF8M |
| 14 | Stem Nut | A439 D2 |
| 15 | Screw | AISI 1025 |
| 16 | Handwheel | A216 WCB |
| 17 | Gasket | SS316 |
| 18 | Nut | A194 B8M |
Cocok dengan callout pada gambar potongan, jadi pesanan spare part cocok dengan potongannya, bukan dengan deskripsi.
Selebihnya cor atau pengencang. Pada valve isolasi, kedua permukaan itulah yang menanggung duty setiap kali ia ditutup.
Ia juga bagian yang mengeset. Sedikit pengencangan ulang pada gland setelah siklus panas pertama adalah normal.
Stem yang bengkok atau tergores adalah alasan paling umum globe valve tidak mau duduk, dan ia bagian yang bergerak paling jauh setiap siklus.
Kalau Anda perlu tahu apa yang bersentuhan dengan fluida Anda, seluruh daftarnya ada di atas — tidak kami ringkas.
Uji bukti pabrik. Bukan tekanan kerja — shell test membuktikan bodinya, seal test membuktikan gate terhadap seat-nya. Jangan merancang ke angka ini.
| Butir | Nilai |
|---|---|
| Tekanan nominal | 150 PSI |
| Shell test | 3,0 MPa |
| Seal test | 2,2 MPa |
| Gas tightness test | 0,6 MPa |
| Suhu kerja maks. | -20°C sampai 425°C |
| Butir | Nilai |
|---|---|
| Tekanan nominal | 150 PSI |
| Shell test | 3,0 MPa |
| Seal test | 2,2 MPa |
| Back Seal Test | 2,2 MPa |
| Gas tightness test | 0,6 MPa |
| Suhu kerja maks. | 425°C |
Shell test membuktikan bodinya dan seal test membuktikan gate terhadap seat-nya. Ini uji bukti jauh di atas rating kerjanya, dan valve tidak dimaksudkan beroperasi di sana.
Itulah angka yang dipakai merancang, pada 425 °C.
Setiap varian di rentang ini diinspeksi dan diuji ke sana, jadi angka di sembilan halaman lainnya bisa dibaca langsung terhadap yang ini.
Dijalankan setengah terbuka adalah layanan normal untuk globe valve, bukan penyalahgunaan — tetapi disc dan seat tetap menanggung seluruh duty. Pada valve yang sering disetel, kedua muka itulah yang perlu ditanyakan.
EN 10204 3.1 tersedia atas permintaan dan hasil corannya membawa nomor heat — sebutkan bersama pesanan, bukan sesudah barang datang.
Tipe ujung dulu, lalu standarnya, baru materialnya.
Kesepuluhnya berdampingan: tabel perbandingan.
Mengatur aliran dan isolasi. Globe valve rising-stem dengan ujung Flensa ANSI 150# dalam 1″–4″ (DN25–DN100), bodi SS316, rating 150 PSI, dibangun ke API 602 / BS 5352. Alirannya berbelok melewati seat, dan disc terangkat tegak lurus dari seat itu, jadi aliran bisa diatur dan ditahan di mana pun antara tertutup dan terbuka penuh.
Ya — itu justru gunanya. Menjalankan globe valve setengah terbuka adalah layanan normal, bukan penyalahgunaan. Gate valve yang ditahan setengah terbuka merusak seat-nya sendiri secara permanen; globe valve dibangun untuk itu.
Tidak. Globe valve lebih panjang face-to-face pada ukuran yang sama — pada 2″ dalam cast steel, 203 mm lawan 178 mm. Anda butuh sekitar 25 mm lebih di jalur. Ukur sebelum memesan.
Rating 425 °C, sesuai terbitan. Packing-nya grafit dan seating-nya logam, dan itulah yang memungkinkan panasnya — ball valve berseat PTFE berhenti di 150 °C.
Flow-under-the-seat kecuali pabrikan menyatakan sebaliknya — aliran masuk dari bawah disc. Itu membuat valve lebih mudah dibuka melawan tekanan dan menjauhkan packing dari aliran yang sedang dicekik.
Kami pegang di gudang Singapura dan Malaysia, keluar gudang dalam 24 jam setelah PO. Penawaran dalam 2 jam kerja.
1″–4″ (DN25–DN100). Nomor part, bill of material dan tekanan ujinya semua ada di halaman ini, sesuai cetakan katalog.
Dirancang dan dibuat ke API 602 / BS 5352. Perhatikan sembilan dari sepuluh varian diuji ke API 598, tetapi JIS 10K cast iron dibangun ke standar maritim JIS F7307 / F7400, jadi angkanya tidak langsung sebanding dengan varian lainnya.
Ia dioperasikan handwheel dan multi-turn, bukan seperempat putaran. Torsi pengoperasian, jumlah putaran dan pad ISO 5211 tidak diterbitkan untuk rentang ini — pastikan pengaturan aktuatornya bersama kami daripada mengasumsikan ada pelat atas.
Tidak ada kurva karakteristik aliran dan tidak ada Cv — yang paling terasa di sini, karena inilah valve pengatur dan hubungan antara posisi stem dan laju alir tidak bisa dibaca dari lembar data. Juga tidak ada tipe disc, torsi pengoperasian, pad ISO 5211 dan sertifikat fire-safe. EN 10204 3.1 tersedia atas permintaan; hasil corannya membawa nomor heat.
