Gate valve rising-stem untuk isolasi, dengan ujung Flensa JIS 10K, 2″–6″ (DN50–DN150), dalam Cast iron ASTM A126 B. Rating 10K, dibangun ke ASME B16.10 dan diuji ke API 598. Packing grafit — hanya untuk isolasi, jangan pernah untuk mengatur aliran.
Sebutkan ukuran, fluida, tekanan dan suhunya — penawaran dalam 2 jam kerja.
| Ujung | Flensa JIS 10K |
|---|---|
| Ukuran | 2″–6″ (DN50–DN150) |
| Bodi | Cast iron ASTM A126 B |
| Tekanan | 10K |
| Suhu maks | 429 °C sesuai terbitan |
| Desain | ASME B16.10 |
| Inspeksi | API 598 |
| Stem | Rising stem, handwheel, multi-turn |
| Packing | Grafit |
Duty isolasi, ujung Flensa JIS 10K, dibangun ke ASME B16.10.
Gate valve rising-stem dalam 2″–6″ (DN50–DN150), bodi Cast iron ASTM A126 B, rating 10K, diinspeksi dan diuji ke API 598. Terbuka penuh, gate-nya terangkat bebas dari lubang dan valve nyaris tidak memberi hambatan dan nyaris tidak ada pressure drop. Itulah gunanya gate valve.
Satu-satunya di rentang ini yang tercetak 429 °C, bukan 425 — dan ia tidak akan terbaut ke flensa ANSI.
Ditahan setengah terbuka, aliran yang melewati gate yang terangkat sebagian menggetarkannya dan mengikis gate maupun seat — secara permanen. Pakai globe valve untuk mengatur aliran.
Seating logam-ke-logam dan stem berpacking grafit, bukan seat PTFE. Itulah sebabnya gate valve menerima uap dan oli panas sementara ball valve berhenti di 150 °C.
Sesuai terbitan. Kami mencetak angka katalog, bukan menyimpulkannya dari varian sebelah.
Stem-nya naik keluar dari bonnet saat valve dibuka, jadi ruang di atasnya saat terbuka lebih besar daripada saat tertutup. Dioperasikan handwheel — bukan seperempat putaran.
Satu standar yang berlaku pada setiap varian di rentang ini, dan itulah yang membuat tekanan ujinya bisa dibandingkan langsung.
Tipe ujung adalah keputusan pertama dan tidak bisa diubah belakangan. Periksa terhadap perpipaannya, bukan rating tekanannya — kesepuluh varian dibandingkan.
Semua foto barang stok, bukan render.

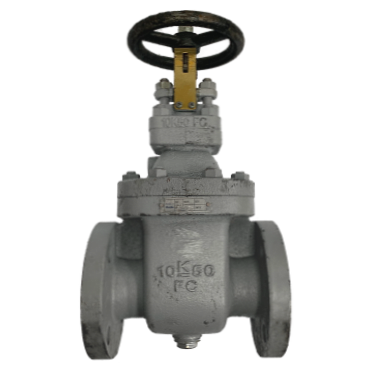

Gate valve rising-stem dengan handwheel terpasang. Stem yang terlihat di atas bonnet itulah yang bergerak saat valve dibuka — perhitungkan saat Anda memeriksa ruang di atasnya.
Sambungan ujung adalah hal pertama yang harus dicocokkan dengan perpipaan Anda, dan satu-satunya yang tidak bisa diubah setelah pemesanan.

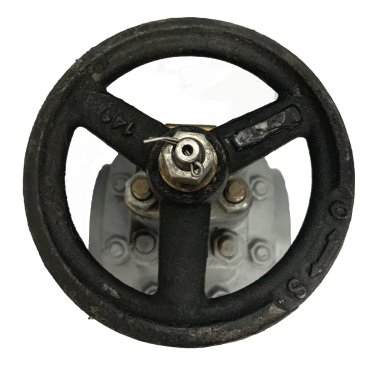

Tempat packing grafit duduk. Sedikit pengencangan ulang pada gland setelah siklus panas pertama adalah normal, bukan kerusakan.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 2″ sampai 6″ (DN50 sampai DN150) |
| Tipe ujung | Flensa JIS 10K — ke JIS B2212 |
| Material bodi | Cast iron ASTM A126 B |
| Tekanan kerja | 10K |
| Suhu kerja maksimum | 429 °C sesuai terbitan |
| Desain dan pembuatan | ASME B16.10 |
| Inspeksi dan uji | API 598 |
| Shell / body test | 2,06 MPa |
| Seal test | 1,57 MPa |
| Gas tightness test | 0,6 MPa |
| Stem | Rising stem, dioperasikan handwheel, multi-turn |
| Packing | Grafit |
| Duty | Isolasi saja — jangan pernah untuk mengatur aliran. Untuk itu pakai globe valve |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Satuan milimeter. Face-to-face L adalah celah yang dibutuhkan valve di jalur; pada gate valve rising-stem Anda juga butuh ruang di atasnya, karena stem-nya naik saat dibuka.
| Ukuran | Nomor part | Lubang d | Face-to-face L | O | Handwheel W | Baut n-z | Tebal flensa t |
|---|---|---|---|---|---|---|---|
| 2″ | VL-CI-GA-F-10K-32 | 50 | 200 | 155 | 120 | 4-Ø19 | 20 |
| 2 1/2″ | VL-CI-GA-F-10K-40 | 65 | 220 | 175 | 140 | 4-Ø19 | 22 |
| 3″ | VL-CI-GA-F-10K-48 | 80 | 230 | 185 | 150 | 8-Ø19 | 22 |
| 4″ | VL-CI-GA-F-10K-64 | 100 | 250 | 210 | 175 | 8-Ø19 | 24 |
| Ukuran | Nomor part | Lubang d | Face-to-face L | O | Handwheel W | Baut n-z | Tebal flensa t | RF height f |
|---|---|---|---|---|---|---|---|---|
| 5″ | VL-CI-GA-F-10K-80 | 125 | 250 | 250 | 216 | 8-Ø22 | 23,9 | 2 |
| 6″ | VL-CI-GA-F-10K-96 | 150 | 270 | 280 | 241,5 | 8-Ø22 | 25,4 | 2 |
Ini rising stem: stem-nya naik keluar dari bonnet saat valve dibuka, jadi ruang yang dibutuhkannya saat terbuka lebih besar daripada tingginya saat tertutup. Periksa sebelum memasang di bawah platform atau di dalam duct.
Ukur celah di jalurnya terhadap angka itu. Pada penggantian, ukur valve yang keluar daripada memercayai gambar — dan ingat globe valve berukuran sama lebih panjang.
Kalau sebuah huruf ambigu atau salah label di katalog, kami sebutkan daripada menebak maksudnya.
Valve tidak boleh menggantung pada perpipaan, dan tidak boleh dipakai menarik sambungan yang tidak lurus agar bertemu.
Flensa JIS 10K — tipe ujung adalah keputusan pertama dan tidak bisa diubah setelah pemesanan.

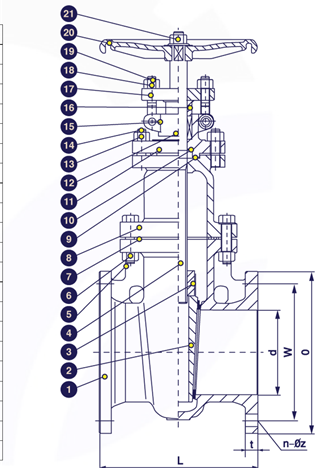

DN50–DN100 (2″–4″) — 21 callout, bernomor 1 sampai 21.

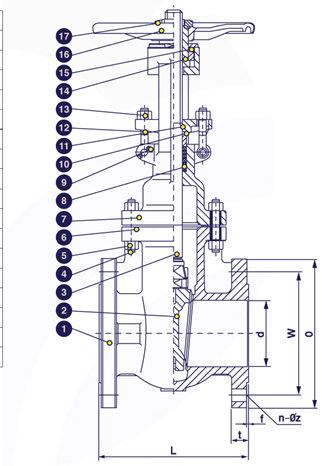

DN125–DN150 (5″–6″) — 17 callout, bernomor 1 sampai 17.
Nomor callout cocok dengan nomor item pada daftar part di bawah — satu daftar per pita. Huruf dimensinya sama dengan judul kolom pada tabel ukuran di atas: d lubang, L face-to-face, O OD flensa, W handwheel, t tebal flensa dan n–z pola bautnya.
Nomor callout adalah nomor item pada daftar part di bawah, dan huruf dimensinya adalah judul kolom pada tabel ukuran di atas. Tidak ada yang hanya diberi nama di gambar.
Anda bisa melihatnya berada bebas dari lubang saat terbuka. Itulah keunggulan gate valve — nyaris tanpa hambatan — dan alasan ia tidak boleh ditahan setengah terbuka, karena aliran yang melewati wedge yang terangkat sebagian mengikis kedua mukanya.
Pita yang lebih besar punya lembar katalognya sendiri, dengan daftar partnya sendiri. Itu sebabnya halaman ini membawa dua gambar dan dua bill of material, bukan satu-satu.
Ini potongan katalog, bukan gambar manufaktur: tidak ada toleransi dan tidak ada callout material. Pesan spare berdasarkan nomor item pada daftar part.
Nomor item milik pabrik, jadi pesanan spare part cocok dengan daftar partnya.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Body | ASTM A126 B + SS |
| 2 | Wedge | ASTM A126 B + SS |
| 3 | Stem Nut | ASTM A276 410 |
| 4 | Stem | ASTM A276 410 |
| 5 | Bolts | ASTM A29 1035 |
| 6 | Nuts | ASTM A29 1025 |
| 7 | Gasket | SS304+Graphite |
| 8 | Bonnet | ASTM A126 B |
| 9 | Gasket | Flexible Graphite |
| 10 | Thrust Washer | SS |
| 11 | Yoke | ASTM A126 B |
| 12 | Packing | Flexible Graphite |
| 13 | Nuts | ASTM A29 1025 |
| 14 | Bolts | ASTM A29 1035 |
| 15 | Pin | ASTM A29 1025 |
| 16 | Packing Gland | ASTM A276 410 |
| 17 | Gland Flange | ASTM A126 B |
| 18 | Nuts | ASTM A29 1025 |
| 19 | Eye Bolts | ASTM A29 1035 |
| 20 | Handwheel | ASTM A47 32510 |
| 21 | Nut | ASTM A29 1025 |
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Body | ASTM A126 B + SS304 |
| 2 | Wedge | ASTM A126 B + SS304 |
| 3 | Stem | ASTM A276 304 |
| 4 | Bolts | ASTM A29 1035 |
| 5 | Nuts | ASTM A29 1025 |
| 6 | Gasket | SS304+Graphite |
| 7 | Bonnet | ASTM A126 B |
| 8 | Packing | Flexible Graphite |
| 9 | Pin | ASTM A29 1045 |
| 10 | Packing Gland | ASTM A276 304 |
| 11 | Gland Flange | ASTM A126 B |
| 12 | Eye Bolts | ASTM A29 1035 |
| 13 | Nuts | ASTM A29 1025 |
| 14 | Stem Nut | ASTM A276 410 |
| 15 | Cover | ASTM A29 1025 |
| 16 | Handwheel | ASTM A47 32510 |
| 17 | Nut | ASTM A29 1025 |
Cocok dengan callout pada gambar potongan, jadi pesanan spare part cocok dengan potongannya, bukan dengan deskripsi.
Selebihnya cor atau pengencang. Pada valve isolasi, kedua permukaan itulah yang menanggung duty setiap kali ia ditutup.
Ia juga bagian yang mengeset. Sedikit pengencangan ulang pada gland setelah siklus panas pertama adalah normal.
Stem yang bengkok atau tergores adalah alasan paling umum gate valve tidak mau duduk, dan ia bagian yang bergerak paling jauh setiap siklus.
Kalau Anda perlu tahu apa yang bersentuhan dengan fluida Anda, seluruh daftarnya ada di atas — tidak kami ringkas.
Uji bukti pabrik. Bukan tekanan kerja — shell test membuktikan bodinya, seal test membuktikan gate terhadap seat-nya. Jangan merancang ke angka ini.
| Butir | Nilai |
|---|---|
| Tekanan nominal | 10K |
| Hydraulic body test | 2,06 MPa |
| Seal test | 1,57 MPa |
| Hermetical seal test | 0,6 MPa |
| Suhu kerja maks. | 429°C |
| Butir | Nilai |
|---|---|
| Tekanan nominal | 10K |
| Hydraulic body test | 2,06 MPa |
| Seal test | 1,57 MPa |
| Hermetical seal test | 0,6 MPa |
| Suhu kerja maks. | 429°C |
Shell test membuktikan bodinya dan seal test membuktikan gate terhadap seat-nya. Ini uji bukti jauh di atas rating kerjanya, dan valve tidak dimaksudkan beroperasi di sana.
Itulah angka yang dipakai merancang, pada 429 °C sesuai terbitan.
Setiap varian di rentang ini diinspeksi dan diuji ke sana, jadi angka di sembilan halaman lainnya bisa dibaca langsung terhadap yang ini.
Melainkan dijalankan setengah terbuka. Mengatur aliran pada muka gate mengikis gate dan seat secara permanen, dan seat yang rusak tidak akan menutup saat Anda membutuhkannya.
EN 10204 3.1 tersedia atas permintaan dan hasil corannya membawa nomor heat — sebutkan bersama pesanan, bukan sesudah barang datang.
Tipe ujung dulu, lalu standarnya, baru materialnya.
Kesepuluhnya berdampingan: tabel perbandingan.
Isolasi — terbuka penuh atau tertutup penuh. Gate valve rising-stem dengan ujung Flensa JIS 10K dalam 2″–6″ (DN50–DN150), bodi Cast iron ASTM A126 B, rating 10K, dibangun ke ASME B16.10 dan diuji ke API 598. Terbuka penuh ia nyaris tidak memberi hambatan dan nyaris tidak ada pressure drop.
Tidak. Ditahan setengah terbuka, aliran yang melewati gate yang terangkat sebagian menggetarkannya dan mengikis gate maupun seat — dan kerusakannya permanen. Seat yang rusak tidak bisa diandalkan untuk menutup. Pakai globe valve untuk mengatur aliran.
Rating 429 °C sesuai terbitan, sesuai terbitan. Packing-nya grafit dan seating-nya logam ke logam, dan itulah yang memungkinkan panasnya — ball valve berseat PTFE berhenti di 150 °C.
2″–6″ (DN50–DN150). Nomor part, bill of material dan tekanan ujinya semua ada di halaman ini, sesuai cetakan katalog.
Lebih besar daripada tingginya saat tertutup. Ini rising stem: stem-nya naik keluar dari bonnet saat valve dibuka. Periksa ruangnya sebelum memasang di bawah platform atau di dalam duct.
Kami pegang di gudang Singapura dan Malaysia, keluar gudang dalam 24 jam setelah PO. Penawaran dalam 2 jam kerja.
Gate valve mengisolasi: terbuka penuh atau tertutup penuh. Globe valve mengatur aliran — ia dibangun untuk dijalankan setengah terbuka, yang justru merusak gate valve. Kalau valve-nya akan pernah disetel, ia harus globe valve. Perhatikan globe juga lebih panjang face-to-face, jadi keduanya tidak bisa saling menggantikan di jalur.
Dirancang dan dibuat ke ASME B16.10, serta diinspeksi dan diuji ke API 598. API 598 adalah benang merah pada kesepuluh varian, dan itulah yang membuat tekanan ujinya bisa dibandingkan langsung.
Ia dioperasikan handwheel dan multi-turn, bukan seperempat putaran. Torsi pengoperasian, jumlah putaran dan pad ISO 5211 tidak diterbitkan untuk rentang ini — pastikan pengaturan aktuatornya bersama kami daripada mengasumsikan ada pelat atas.
Tidak ada Cv, tidak ada torsi pengoperasian atau jumlah putaran, tidak ada pad ISO 5211, dan tidak ada sertifikat fire-safe. Sertifikat EN 10204 3.1 tersedia atas permintaan dan hasil corannya membawa nomor heat. Apa pun yang tidak dinyatakan katalog kami minta ke pabrik daripada menyimpulkannya dari varian sebelah.
