BerandaFitting Tekanan RendahFitting Push-in
Fitting push-in union tee AF Hydro - tiga port sama besar dengan collar pelepas biru
Fitting push-in union elbow 90 derajat
Fitting push-in union coupling lurus
Fitting push-in union cross empat port
Potong tabung rata, dorong sampai berhenti, selesai. Tanpa ulir, tanpa mur, tanpa alat. Untuk melepas: tekan collar, tarik tabungnya. Tekanan jalur justru membuat spring washer menggigit lebih kuat — sambungan yang bertekanan ditahan lebih erat, bukan lebih longgar.

Kenapa beli fitting push-in dari kami

  • Delapan bentuk dari stok — tee, reducing tee, elbow, coupling, reducing union, Y, reducing Y dan cross.
  • Lima ukuran tabung — OD 4, 6, 8, 10 dan 12 mm; 34 nomor part.
  • Dihargai sebagai satu jadwal — kirim jumlah per bentuk dan per ukuran, bukan baris demi baris.
  • Tabung dicek terhadap fittingnya — nylon atau PU, OD berapa — sebelum order masuk.
  • AF Hydro tertulis di penawaran — nomor part, bukan deskripsi generik.
  • Stok gudang Singapura & Malaysia — keluar dalam 24 jam.

Fitting Push-in

AF Hydro · tabung OD 4–12 mm · 0–1,0 MPa · −20…70 °C
Stok siap Tanpa alat 8 bentuk 34 nomor part

Sambungan tanpa ulir dan tanpa alat untuk tabung nylon fleksibel dan tabung PU: dorong tabung ke port sampai berhenti, dan fitting menahannya. Untuk udara bertekanan, sirkuit pneumatik, jalur servis mesin dan jalur instrumen — di mana pun ada banyak tabung kecil dan tata letaknya sering berubah.

Sebutkan bentuk, OD tabung, jenis tabung (nylon/PU) dan jumlahnya — penawaran dalam 2 jam kerja.

MerekAF Hydro — katalog resmi bisa diunduh di bawah
TabungNylon fleksibel atau PU — OD 4, 6, 8, 10, 12 mm
Tekanan kerja0–10 kgf/cm² — 0–1,0 MPa
Tekanan negatif750 mmHg — 10 Torr, untuk jalur vakum
Suhu kerja−20 °C sampai 70 °C
Grip & sealSpring washer stainless · O-ring NBR — tanpa seal tape
BentukPE · PEG · PV · PU · PG · PY · PYW · PZ
Nomor partF-P-POM-AF-C-<tipe>-<ukuran>

Daftar 34 nomor part, delapan tabel dimensi dan daftar material komponen ada di halaman ini, sesuai cetakan katalog.

SekilasPush-inClass 150Camlock
MediaTabung nylon/PUPipa berulirSelang
Ukuran4–12 mm OD1/8″–4″1/2″–4″
Tekanan1,0 MPaClass 150250 PSI
AlatTidakKunciTidak
Identifikasi 10 detik: hitung portnya — 2 lurus itu coupling (PU), 2 menyudut elbow (PV), 3 tee (PE) atau Y (PY), 4 cross (PZ). Kalau salah satu portnya lebih kecil, itu versi reducing (PEG, PG, PYW). Lalu ukur OD tabungnya. Kirim fotonya lewat WhatsApp.

Bentuk

Delapan bentuk — semuanya tabung-ke-tabung

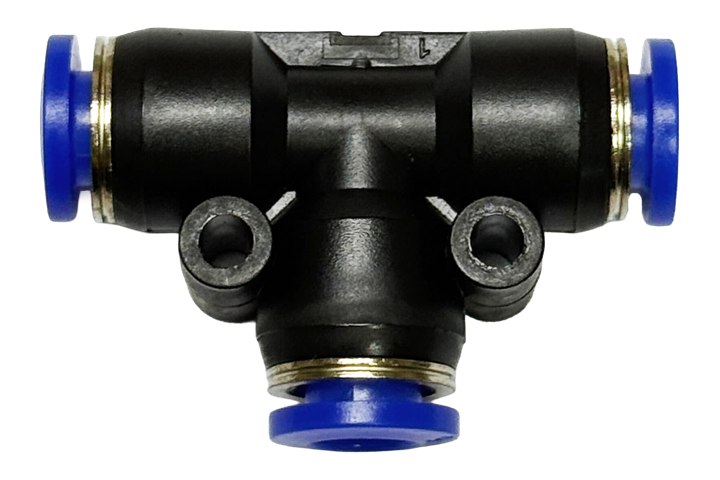

Union tee push-in

Union tee — PE

3 port sama · 4, 6, 8, 10, 12 mm

Mengambil cabang dari satu jalur. Bentuk yang paling banyak dipakai — dan yang paling sering habis di daftar.

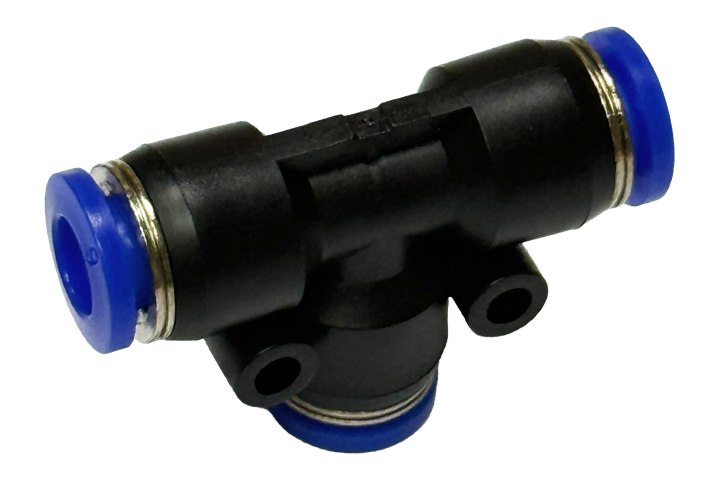

Union reducing tee push-in

Union reducing tee — PEG

Cabang lebih kecil · 6×4, 8×6, 10×8

Turun dari header 8 mm ke cabang 6 mm tanpa reducer terpisah.

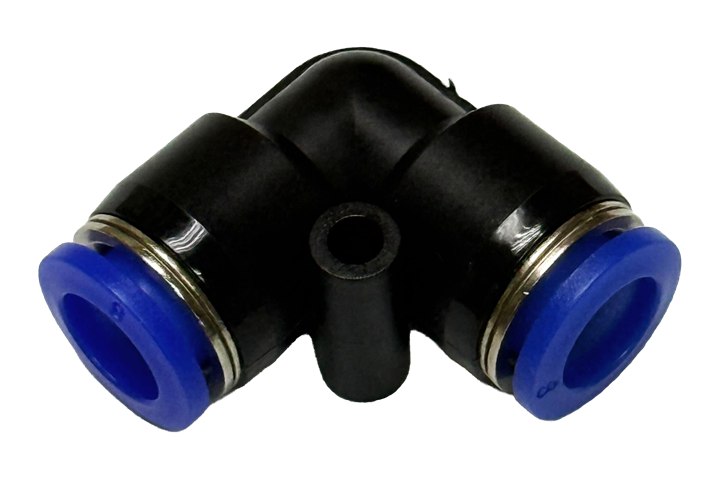

Union elbow push-in

Union elbow — PV

Belokan 90° · 4, 6, 8, 10, 12 mm

Pakai ini, bukan menekuk tabung tajam — tabung yang tertekuk menyempit dan akhirnya pecah di tekukan.

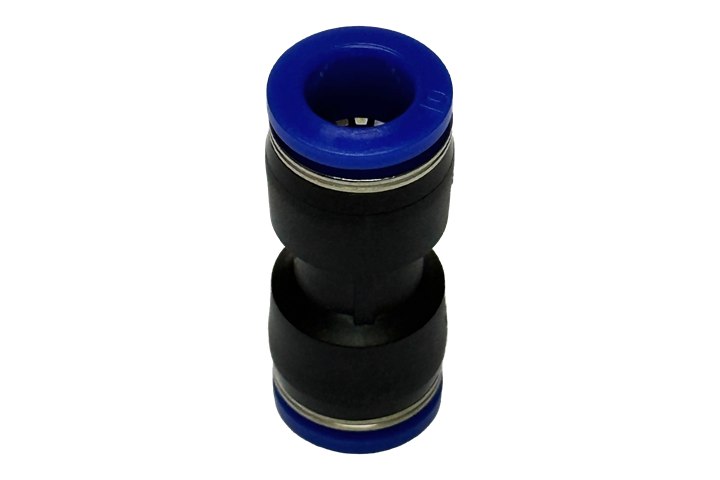

Union coupling push-in

Union coupling — PU

Lurus, 2 port sama · 4, 6, 8, 10, 12 mm

Menyambung dua potong tabung — untuk memperbaiki jalur rusak tanpa mencabut seluruh panjangnya.

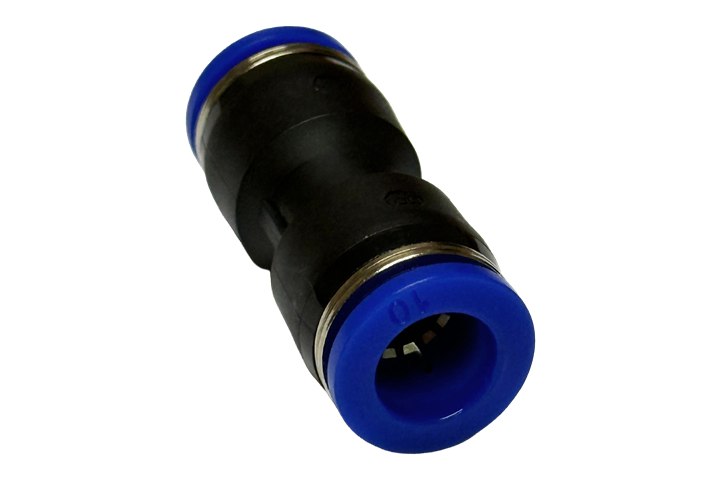

Reducing union push-in

Reducing union — PG

Lurus, 2 ukuran · 6×4, 8×6, 10×8

Perubahan ukuran polos. Kombinasi lain ada di tabel dimensi — tanyakan dulu.

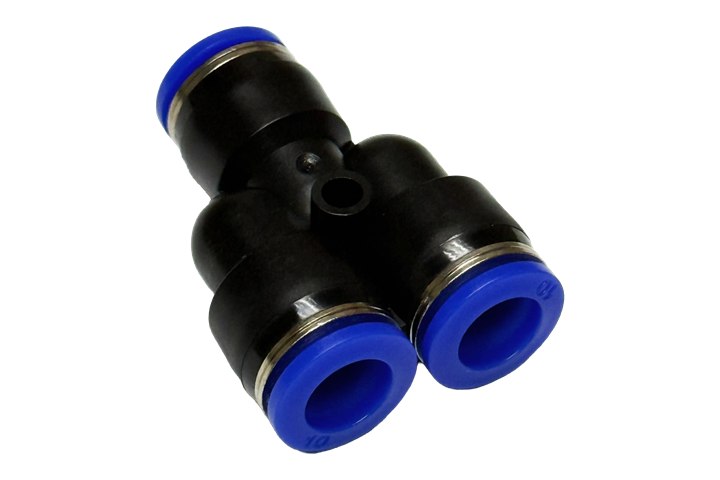

Y-splitter push-in

Y-splitter — PY

1 masuk, 2 keluar menyudut · 4–12 mm

Membagi satu suplai ke dua alat dengan tegangan tabung lebih kecil daripada tee di kabinet sempit.

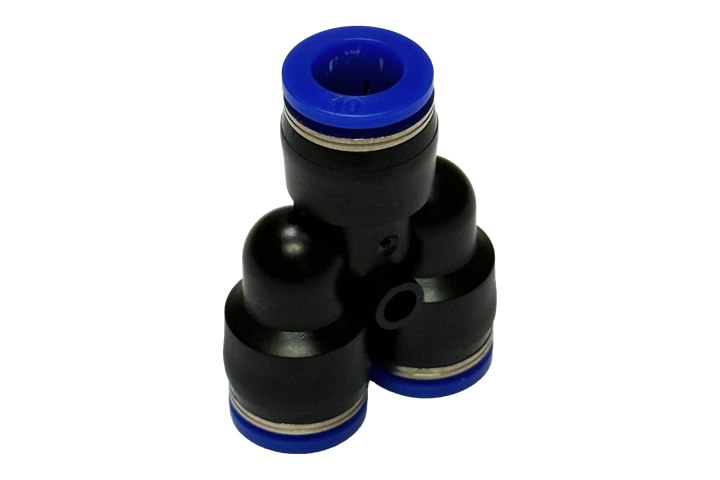

Reducing Y-splitter push-in

Reducing Y-splitter — PYW

2 kaki lebih kecil · 6×4, 8×6, 10×8

Suplai 10 mm ke dua cabang 8 mm dalam satu part.

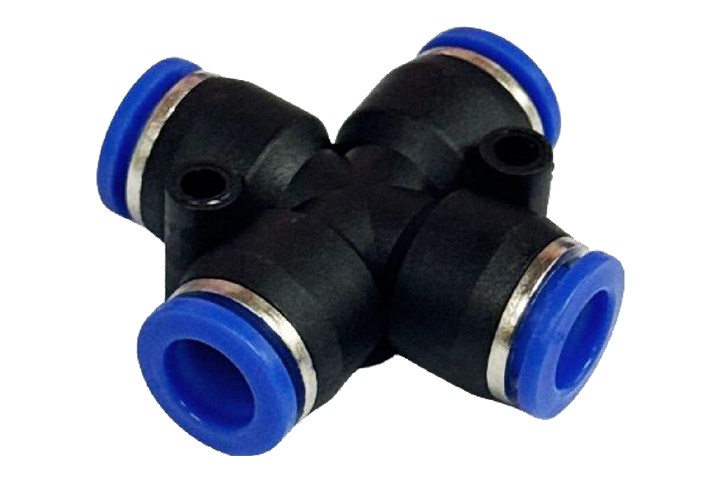

Union cross push-in

Union cross — PZ

4 port sama · 4, 6, 8, 10, 12 mm

Persimpangan empat arah dalam satu bodi — dua tee butuh tabung penghubung, satu sambungan lagi yang bisa bocor.

Kedelapan bentuk menerima tabung di setiap port. Tidak ada versi berulir di rentang ini, jadi yang harus benar hanya OD tabungnya — dan pada bentuk reducing, kaki mana yang mana. Dimensi semua bentuk ada di tabel di bawah.


Nomor part

34 nomor part — sesuai cetakan katalog

Nomor partDeskripsi katalogBentuk
F-P-POM-AF-C-PE-044MM POM PUSH IN UNION TEEUnion tee
F-P-POM-AF-C-PE-066MM POM PUSH IN UNION TEEUnion tee
F-P-POM-AF-C-PE-088MM POM PUSH IN UNION TEEUnion tee
F-P-POM-AF-C-PE-1010MM POM PUSH IN UNION TEEUnion tee
F-P-POM-AF-C-PE-1212MM POM PUSH IN UNION TEEUnion tee
F-P-POM-AF-C-PEG-06-046MM x 4MM POM PUSH IN UNION RED TEEReducing tee
F-P-POM-AF-C-PEG-08-068MM x 6MM POM PUSH IN UNION RED TEEReducing tee
F-P-POM-AF-C-PEG-10-0810MM x 8MM POM PUSH IN UNION RED TEEReducing tee
F-P-POM-AF-C-PV-044MM POM PUSH IN UNION ELBOWUnion elbow
F-P-POM-AF-C-PV-066MM POM PUSH IN UNION ELBOWUnion elbow
F-P-POM-AF-C-PV-088MM POM PUSH IN UNION ELBOWUnion elbow
F-P-POM-AF-C-PV-1010MM POM PUSH IN UNION ELBOWUnion elbow
F-P-POM-AF-C-PV-1212MM POM PUSH IN UNION ELBOWUnion elbow
F-P-POM-AF-C-PU-044MM POM PUSH IN UNION COUPLINGUnion coupling
F-P-POM-AF-C-PU-066MM POM PUSH IN UNION COUPLINGUnion coupling
F-P-POM-AF-C-PU-088MM POM PUSH IN UNION COUPLINGUnion coupling
F-P-POM-AF-C-PU-1010MM POM PUSH IN UNION COUPLINGUnion coupling
F-P-POM-AF-C-PU-1212MM POM PUSH IN UNION COUPLINGUnion coupling
F-P-POM-AF-C-PG-06-046MM X 4MM POM PUSH IN RED UNIONReducing union
F-P-POM-AF-C-PG-08-068MM x 6MM POM PUSH IN RED UNIONReducing union
F-P-POM-AF-C-PG-10-0810MM x 8MM POM PUSH IN RED UNIONReducing union
F-P-POM-AF-C-PY-044MM POM PUSH IN Y-SPLITERY-splitter
F-P-POM-AF-C-PY-066MM POM PUSH IN Y-SPLITERY-splitter
F-P-POM-AF-C-PY-088MM POM PUSH IN Y-SPLITERY-splitter
F-P-POM-AF-C-PY-1010MM POM PUSH IN Y-SPLITERY-splitter
F-P-POM-AF-C-PY-1212MM POM PUSH IN Y-SPLITERY-splitter
F-P-POM-AF-C-PYW-06-046MM x 4MM POM PUSH IN RED Y-SPLITERReducing Y
F-P-POM-AF-C-PYW-08-068MM x 6MM POM PUSH IN RED Y-SPLITERReducing Y
F-P-POM-AF-C-PYW-10-0810MM x 8MM POM PUSH IN RED Y-SPLITERReducing Y
F-P-POM-AF-C-PZ-044MM POM PUSH IN UNION CROSSUnion cross
F-P-POM-AF-C-PZ-066MM POM PUSH IN UNION CROSSUnion cross
F-P-POM-AF-C-PZ-088MM POM PUSH IN UNION CROSSUnion cross
F-P-POM-AF-C-PZ-1010MM POM PUSH IN UNION CROSSUnion cross
F-P-POM-AF-C-PZ-1212MM POM PUSH IN UNION CROSSUnion cross

Deskripsi ditulis ulang persis seperti cetakan katalog. Tabel dimensi di bawah memuat beberapa kombinasi reducing yang tidak ada di daftar part ini — PEG12-8, PEG12-10, PG8-4, PG10-6, PG12-8, PG12-10, PYW12-8 dan PYW12-10. Tanyakan dulu; kami konfirmasi ketersediaannya sebelum Anda menetapkannya di gambar.


Material

Delapan komponen — dan tugas masing-masing

No.KomponenMaterial
1Rubber interfacePOM
2Positioning ringPaduan aluminium
3Spring washerStainless steel
4Positioning seatPOM
5O-ringNBR
6BodiPaduan aluminium
7Rubber padNBR
8Hex socket screwPaduan aluminium

Spring washer stainless — yang menggigit

Cincin bergigi yang mencengkeram OD tabung. Stainless, bukan baja berlapis, supaya tidak berkarat menempel ke tabung di jalur yang lembap.

O-ring NBR — yang menyegel

NBR cocok dengan udara, air dan oli mineral. Kalau fluidanya selain itu, beri tahu kami sebelum memesan.

POM — collar dan pemandu

Positioning seat adalah collar yang Anda tekan untuk melepas; rubber interface menjaga tabung tetap lurus di port.

−20…70 °C — batas seal dan plastiknya

Bukan batas bodinya. Angka inilah yang dicek terhadap discharge kompresor yang panas atau jalur luar ruangan di cold storage.

Halaman fitur katalog menyebut bodi paduan aluminium, sementara nomor part membawa kode POM. Keduanya kami tampilkan sesuai cetakan; material part yang Anda butuhkan kami konfirmasi pada penawaran.


Dimensi

Dimensi per bentuk — milimeter, berat dalam gram

Union tee — PE

SeriΦDΦPKEΦJJBBerat (g)
PE44914173,26,53,1
PE6612,516,5203,286,1
PE881518,5234,39,58,8
PE1010182126,54,31113,8
PE12122123304,31321

Union reducing tee — PEG

SeriΦDAΦDBΦPKAKBEAEBΦJJBBerat (g)
PEG6-46412,516,51420,019,53,287
PEG8-6861518,516,522,5224,39,522,8
PEG10-8108182118,525,525,54,31115,1
PEG12-8128212318,52928,54,3132,2
PEG12-10121021232129294,31321,5

Union elbow — PV

SeriΦDΦPKEΦJJBBerat (g)
PV44914173,26,51,9
PV6612,516,5203,284,2
PV881518,5234,39,56
PV1010182126,54,3119,3
PV12122123304,31314,6

Union coupling — PU

SeriΦDΦPKABerat (g)
PU4491429,51,7
PU6612,516,5343,6
PU881518,538,55
PU10101821438,1
PU121221234712

Reducing union — PG

SeriΦDAΦDBΦPAΦPBKAKBABerat (g)
PG6-46412,5916,51433,52,7
PG8-4841512,518,51437,54,5
PG8-61061512,518,516,5384,5
PG10-610618152116,5426,9
PG10-810818152118,542,56,7
PG12-812821182318,546,510,3
PG12-101210211823214710,2

Y-splitter — PY

UkuranΦDΦPCKΦJJADCBerat (g)
4 mm4931,5143,213103
6 mm612,53716,53,215,5126
8 mm81542,518,53,21714,58,6
10 mm101848,5214,319,51814
12 mm122154,5234,32120,521,2

Katalog melabeli baris dimensi Y-splitter dengan nama seri PE; di sini kami daftarkan per OD tabung supaya tidak tertukar dengan union tee. Pesan dengan nomor part — F-P-POM-AF-C-PY-<ukuran>.

Reducing Y-splitter — PYW

SeriΦDAΦDBCΦPKAKBΦJJADCBerat (g)
PYW6-46436,512,516,5143,215125,8
PYW8-686421518,516,53,216,514,59,1
PYW10-810848,5182118,54,3191814,1
PYW12-812854212318,54,320,520,522,3
PYW12-10121054,52123214,32120,521,7

Union cross — PZ

SeriΦDAΦPKΦJJBJCBerat (g)
PZ44349143,26,5133,9
PZ6639,512,516,53,28167,9
PZ88461518,54,39,51911,1
PZ101052,518214,3112217,5
PZ121259,521234,3132626,6

ΦD adalah OD tabung yang diterima port. ΦP adalah diameter luar collar — yang menentukan apakah dua fitting bisa duduk berdampingan di manifold. Semua dimensi dalam milimeter dan berat dalam gram, sesuai cetakan katalog AF Hydro.


Prosedur

Memasang tabung — dan melepasnya lagi

1 — potong rata

Pakai tube cutter. Ujung yang miring atau penyok adalah penyebab bocor paling umum — O-ring menyegel pada OD tabung, jadi permukaannya harus bersih, bulat dan utuh.

2 — dorong sampai berhenti

Ada shoulder di dalam port. Kalau tabung belum sampai, grip washer hanya memegang ujung tabungnya saja.

3 — tarik untuk mengecek

Tabung tidak boleh bergerak. Satu detik yang menangkap pemasangan kurang dalam sebelum jalur diberi tekanan.

4 — melepas

Buang tekanan dulu, lalu tekan collar dan tahan sambil tabung ditarik. Menarik tanpa menekan collar membuat washer menggigit lebih kuat, bukan melepas.

⚠ Buang tekanan sebelum melepas

Tabung yang lepas dalam keadaan bertekanan akan mencambuk. Di jalur udara bertekanan itu cedera, bukan sekadar gangguan.

Jangan pakai seal tape atau sealant

Tidak ada ulir di sini. Sealnya adalah O-ring terhadap OD tabung — apa pun yang dioles di permukaan itu memperburuk, bukan memperbaiki.

Fitting dipakai ulang, tabung diperiksa

Fitting dirancang untuk dilepas-pasang. Tabungnya tidak — grip washer meninggalkan bekas di permukaan luar, jadi potong melewati bekas itu sebelum dipasang lagi.

Tumpu jalurnya

Fitting push-in menahan tabung, tetapi bukan klem. Jalur panjang tanpa tumpuan membebani port — pakai klem pipa pada jalur yang bergetar.


Katalog

Katalog resmi — unduh langsung

Setiap bentuk, nomor part dan dimensi ada di katalog, sesuai cetakan; stok dan harga tidak — kirim daftarnya dan kami konfirmasi keduanya.


Memesan

Lima hal yang kami butuhkan

1. Bentuk dan jumlah

Berapa tee, elbow, coupling, cross — per bentuk. Kami hargai sebagai satu jadwal.

2. OD tabung

4, 6, 8, 10 atau 12 mm — dan pada bentuk reducing, ukuran kedua kakinya.

3. Jenis tabung

Nylon fleksibel atau PU. Kami cek terhadap fittingnya sebelum order masuk.

4. Fluida dan tekanan

Udara, air, oli mineral cocok untuk NBR. Fluida lain — sebutkan, kami cek dulu.

5. Suhu

Batasnya −20 sampai 70 °C — sebutkan kalau jalurnya dekat discharge kompresor atau di cold storage.


Pemakaian

Jalur kecil yang sering dipindah

Udara bertekanan

Drop udara bengkel, air tooling dan jalur blow-off. Tekanannya rendah, jumlah tabungnya banyak, dan tata letaknya berubah setiap mesin dipindah.

Sirkuit pneumatik

Silinder, valve dan aktuator pada mesin produksi. Y-splitter dan reducing tee berguna di sini — satu suplai untuk beberapa alat dalam kabinet sempit.

Jalur servis mesin

Coolant, pelumasan tekanan rendah dan drain di sekitar mesin perkakas — sambungan harus bisa dibuka untuk servis tanpa memotong tabung.

Instrumen & sensor

Jalur kecil ke gauge, switch dan transmitter. Vakum juga: katalog merating fitting ini sampai 750 mmHg tekanan negatif.

Air & dosing

Air tekanan rendah, filtrasi dan jalur dosing dalam tabung nylon atau PU. Seal NBR cocok dengan air — untuk bahan kimia, sebutkan dulu.

Test rig & pekerjaan sementara

Apa pun yang harus dipasang hari ini dan diubah besok. Tanpa ulir, tanpa alat, dan fittingnya kembali ke kotak sesudahnya.


FAQ

Pertanyaan yang sering diajukan

Ukuran apa saja yang tersedia?

Tabung OD 4, 6, 8, 10 dan 12 mm. Ukurannya adalah diameter luar tabung — bukan ulir dan bukan bore. Bentuk reducing menggabungkan dua ukuran dalam satu part; daftar part standar memuat 6×4, 8×6 dan 10×8.

Berapa tekanan yang bisa ditahan?

Katalog memberi rentang tekanan kerja 0–10 kgf/cm², yaitu 0–1,0 MPa, dan tekanan negatif 750 mmHg (10 Torr) untuk vakum. Tabel parameter teknis utamanya juga mencantumkan angka tekanan tinggi 1,6 MPa. Keduanya kami tampilkan sesuai cetakan — sebutkan tekanan jalur Anda dan kami konfirmasi angka yang berlaku.

Tabung apa yang bisa dipakai?

Tabung nylon fleksibel atau tabung PU dengan OD nominal sesuai fitting. Tabungnya harus bulat, dipotong rata dan permukaan luarnya tidak rusak — di situlah O-ring menyegel. Bukan untuk tabung logam dan bukan untuk selang.

Bagaimana melepas tabungnya?

Buang tekanan jalurnya dulu. Lalu tekan collar ke dalam dan tahan sambil tabung ditarik keluar. Menarik tanpa menekan collar justru membuat spring washer menggigit lebih kuat — mekanisme yang sama yang menahan sambungan saat bertekanan.

Apakah fitting bisa dipakai ulang?

Ya — fitting dirancang untuk dilepas dan dipasang kembali. Yang perlu diperhatikan tabungnya: grip washer meninggalkan bekas cincin di permukaan luar, dan bagian itu tidak akan menyegel dengan andal untuk kedua kalinya. Potong melewati bekas itu sebelum didorong masuk lagi.

Sampai suhu berapa bisa dipakai?

−20 sampai 70 °C. Batas itu milik seal NBR dan komponen plastiknya, bukan bodinya — jadi angka inilah yang dicek terhadap discharge kompresor yang panas atau jalur luar ruangan di cold storage.

Terbuat dari apa?

Delapan komponen. Bodi dan positioning ring paduan aluminium, rubber interface dan positioning seat POM, spring washer stainless steel, O-ring dan rubber pad NBR. Halaman fitur katalog menyebut bodi paduan aluminium sementara nomor part membawa kode POM; keduanya kami tampilkan sesuai cetakan dan kami konfirmasi pada penawaran.

Kenapa sambungan push-in saya bocor?

Hampir selalu karena ujung tabungnya. O-ring menyegel pada permukaan luar tabung, jadi potongan yang miring, penyok karena tang, atau tergores akan bocor sejauh apa pun didorong. Potong rata dengan tube cutter, dorong sampai berhenti, tarik untuk mengecek. Jangan tambahkan seal tape atau sealant — tidak ada ulir di sini.

Ada versi berulir — push-in ke BSP?

Rentang di halaman ini tabung-ke-tabung saja — kedelapan bentuknya menerima tabung di setiap port. Kalau Anda butuh port push-in pada boss berulir, sebutkan ulir dan ukuran tabungnya dan kami tawarkan terpisah, bukan diganti dengan yang mirip.

Union cross lebih baik daripada dua tee?

Biasanya ya. Dua tee butuh sepotong tabung pendek di antaranya — satu sambungan lagi yang bisa bocor dan ruang sekitar dua kali lipat. Union cross PZ4 sampai PZ12 menaruh empat port sama besar pada satu bodi.

Di mana posisinya dibanding fitting Anda yang lain?

Push-in untuk tabung plastik kecil pada tekanan rendah. Untuk perpipaan stainless berulir 150 lb lihat fitting Class 150; untuk selang yang sering disambung-lepas lihat camlock; untuk tabung baja pada tekanan kerja lihat fitting tekanan tinggi.

Stok di Indonesia bagaimana?

Kami pegang rentang ini di gudang regional kami di Singapura dan Malaysia, keluar gudang dalam 24 jam setelah PO. Penawaran kembali dalam 2 jam kerja — kirim jumlah per bentuk dan per ukuran, kami hargai sebagai satu jadwal.


Terkait: fitting Class 150 · fitting camlock · klem pipa untuk menumpu jalur · tentang merek AF Hydro · semua fitting tekanan rendah · read this page in English

Butuh harga? Kirim daftar kebutuhan Anda — dijawab dalam 2 jam kerja.

MINTA PENAWARAN
💬 Konsultasi via WhatsApp
